| プロフェッショナルディスコーンアンテナ 100〜3000MHz対応 > DA3HM |
 |
プロフェッショナルディスコーンアンテナ U/Vエアバンド対応
コンパクト設計で小型・軽量・堅牢/広帯域・高耐風速への対応！次世代ディスコーンアンテナ |
 |
主な送信周波数
アマチュア無線144/430/1200/2400MHｚ帯
無線LAN 2400Mz帯
RFID 303/315/433/953/2450MHz帯
351MHzデジタル簡易無線
260MHz帯地域地域防災・消防デジタル無線
800MHz帯デジタルMCA 等 |
 |
■コンパクト設計
小型・軽量のディスクコーンベース |
 |
 |
| ■M Connector Jack |
|
|
| 【 SWR特性データ（参考値） 】 |
 |
|
| 【 主な仕様 】 |
| ■型名 |
DA3HM |
| ■品名 |
プロフェッショナルディスコーンアンテナ |
| ■周波数範囲 |
100〜3000MHz |
| ■用途 |
固定局用 |
| ■入力インピーダンス |
公称 50Ω |
| ■定在波比（VSWR） |
2.0以下 ※送信可能周波数帯域にて |
| ■最大入力電力 |
200W |
| ■接栓 |
M-J 型（M-Female） |
| ■重量 |
約 1.1 ｋｇ （アンテナ本体 約830ｇ） |
| ■全長 |
約 760 ｍｍ （アンテナ部） |
| ■最大直径 |
約 870 ｍｍ |
| ■耐風速 |
70 ｍ/sec <注意>取付マスト径50ｍｍ以上を使用時 |
| ■適合マスト径 |
φ27〜60.5ｍｍ |
| ■対応同軸ケーブル |
12Dまで対応 |
| ■送信空中線の形式 |
「その他無指向性アンテナ」 |
| ■価格（税抜） |
￥12,000 |
| ■納期 |
受注後、約3〜5日 |
| ■カタログ |
 |
|
| ※本アンテナには同軸ケーブルは付属されていません。 |
|

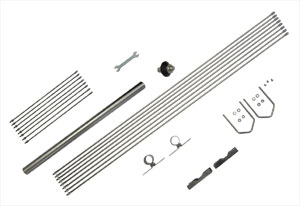

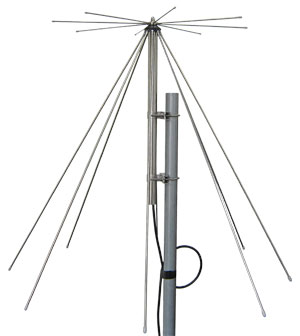

| 【外観】 |

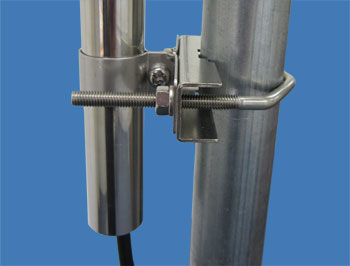

【マストへの取り付け】 |
 |
 |
|
|
| ■専用取付工具を付属。 |
 |
ディスクエレメント及びコーンエレメントを組立時
に使用する専用の取付工具を付属しております。 |
 |
 |
| 【コーンエレメントの組立】 |
【ディスクエレメントの組立】 |
|
|
 |
■取付金具
マストへの取付金具は
ステンレス製です。 |
|
