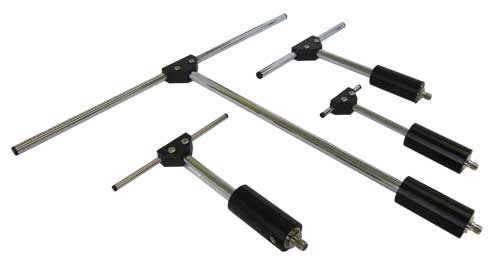

| ▼RF/マイクロ波帯測定用ダイポールアンテナ TYPE-B033S <SMA-J型> |
 |
ダイポールアンテナ「TYPE-B033S」は測定用標準（半波長）ダイポールアンテナです。
準マイクロ/マイクロ波帯の電界強度測定、伝搬試験、送信電力・スプリアス強度の測定等にご使用いただけます。 |
 |
| ● |
オープンサイト及び電波暗室等の測定場の評価用として。 |
| ● |
移動体通信の各種調査・試験に使用される計測機用として。 |
| ● |
EMC（Electromagnetic Compatibility）計測用アンテナとして。 |
|
EMI（Electromagnetic Interference/電磁干渉）測定用として妨害波電界強度測定 |
|
EMS（Electromanetic Susceptibility/電磁的感受性）試験用として。 |
|
■カタログ /  |
| [ ■ 空中線形式 ] |
| 項目 |
内 容 |
| 形式 |
標準ダイポールアンテナ |
| 周波数 |
周波数一覧表による |
| 入力インピーダンス |
公称 50 Ω |
| 定在波比 |
1.5 以下 |
| 利得 |
公称 2 dBi |
| 最大入力電力 |
20 W |
| 指向性 |
半値幅 ： E面 約78度/H面 無指向性 |
| 偏波 |
直線偏波 |
| 接栓 |
SMA-J 型 （SMA-Female） |
|
| ※0.3〜3GHzの周波数範囲でご指定周波数の特注も承っております。 |
|

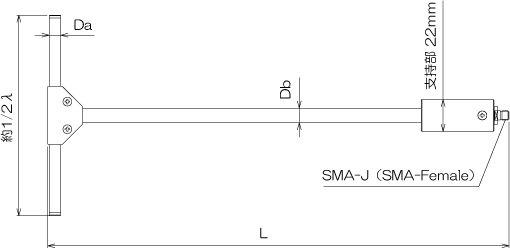

| [ ■ 外観図 ] |
 |
|
| [ ■ 周波数一覧表 ] |
| 型名 |
周波数（MHz）
VSWR≦1.5 |
エレメント外径
Da （ｍｍ） |
全長
L （ｍｍ） |
バラン・同軸管外径
Db （ｍｍ） |
| ED-B033S-A1 |
385/410 |
8 |
317.5 |
10 |
| ED-B033S-A2 |
430/455 |
8 |
317.5 |
10 |
| ED-B033S-A3 |
480/510 |
8 |
317.5 |
10 |
| ED-B033S-B1 |
735/785/815/835 |
8 |
157.5 |
10 |
| ED-B033S-B2 |
880/900/940 |
8 |
157.5 |
10 |
| ED-B033S-C1 |
1270/1440 |
5 |
137.5 |
7 |
| ED-B033S-C2 |
1640/1750 |
5 |
137.5 |
7 |
| ED-B033S-C3 |
1880/1950/2020 |
5 |
137.5 |
7 |
| ED-B033S-C4 |
2450/2535/2590 |
5 |
137.5 |
7 |
|
| ● |
通常の納期は受注生産品で約30日（営業日）となります。部品の在庫等によっては日数が多くかかる場合あります。お急ぎの場合はご相談ください。 |
|
|
|
| このページのTOPへ↑ |
|
| ※弊社では測定用アンテナとして他にもバイコニカルアンテナ・スリーブアンテナ・モノポールアンテナ・パッチアンテナ等を製作しております。 |
|
