| 5150MHz-5725MHz Dual polarized MIMO Antenna |
 |
| 5.47GHz-5.725GHz 無線LAN 2ポート1パッチ型平面アンテナ > 9dBi > PAT509-NX2-W56 |
|
|
|
| 【特長】 |
| ● |
MIMO（Multiple Input Multiple Output) 対応 2port Dual（水平/垂直）偏波アンテナ |
| ● |
導波器付パッチ構造により小型化、高利得、広帯域を実現。 |
| ● |
本アンテナはDCグランド構造になっております。誘導雷などに起因する機器の不具合防止にとても |
|
効果的です。【注意】直雷には効果ありません。直雷に対しては避雷針を設置してください。 |
| ● |
取付金具は錆に強いステンレス製。 |
|
|
| 【主な仕様】 |
| ■型名 |
PAT509-NX2-W56 |
| ■形式 |
2ポート導波器付 1パッチ型平面アンテナ |
| ■周波数範囲 |
5470〜5725MHz |
| ■無線LAN規格 |
IEEE802.11n |
| ■偏波面 |
垂直偏波 / 水平偏波 |
| ■利得 |
公称 9dBi |
| ■半値幅 Vポート |
E面 ： 約60度 / H面 ： 約88度 |
| ■半値幅 Hポート |
E面 ： 約88度 / H面 ： 約60度 |
| ■入力インピーダンス |
公称 50Ω |
| ■定在波比 |
2.0 以下 |
| ■最大入力電力 |
3 W |
| ■アイソレーション |
20 ｄB |
| ■接栓 |
N-J 型 ×2 （N-Female） |
| ■重量 |
約 340 g（取付金具含む） |
| ■外観寸法 |
約 110×110×20 mm（アンテナ部、突起部除く） |
| ■耐風速 |
50 m/sec （最大瞬間風速） |
| ■適合マスト径 |
φ32〜60 mm |
|
※PAT509-NX2-W56は受注生産品となります。納期は受注後、約20〜30日となります。
※耐風速について ： 耐風速は静荷重換算による計算値となります。 |
|

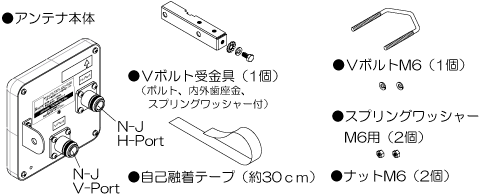

| ■商品構成内容 |
 |
|

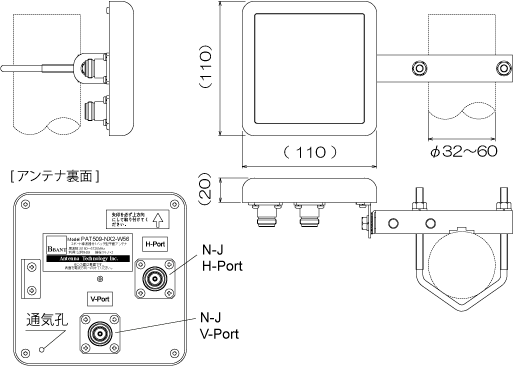

| ■外観 |
 |
|
| ■マストへの取付例 |
|
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ（付属品）等をN-J（コネクター）部分に巻いて防水処理してください。 |
|
| ■指向性 |
 |
|
| ■接栓部（コネクター部）/N Connctor Jack |
|
|
|
| ●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。 |
|
