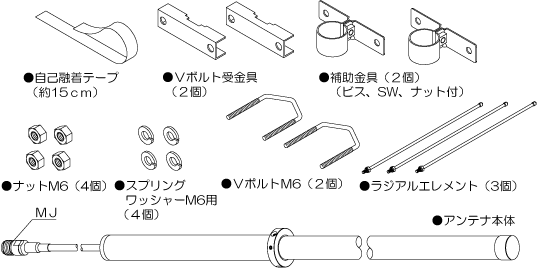

商品構成内容
外観図
指向性
E面(垂直面)
無指向性アンテナの指向特性は水平面に対して全方向性で指向特性がありません。
垂直面に対しては上図のような指向特性があります。
マスト取付部
接栓部（コネクター部）/ Connector
M-J Connector
AG351-05M｜取扱製品
主な仕様
- 周波数範囲
- 351.03125 ～ 351.63125 MHz
- 利得(公称)
- 5.5 dBi
- 形式
- 単一（V）3/4λ
- サイズ
- φ27×1240mm
- 型名
- AG351-05M
- 規格
- デジタル簡易無線
- 半値幅 E面
- 約 35 度
- 入力インピーダンス
- 公称 50 Ω
- 定在波比
- 帯域内 1.5 以下
- 最大入力電力
- 10W
- 接栓
- MJ
- 重量
- 約 1.0 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値です。
- 適合マスト径
- φ32～60 mm
- 空中線形式
- 3/4λ無指向性コリニア型アンテナ
- 用途
- 固定局用
- 偏波面
- 垂直偏波 / 水平面無指向性
- ケーブル
- 同軸ケーブル 5D-2V 0.3m付
- 送信空中線の形式
- 単一型
- CATALOG
- AG351-05M
- SWR特性
