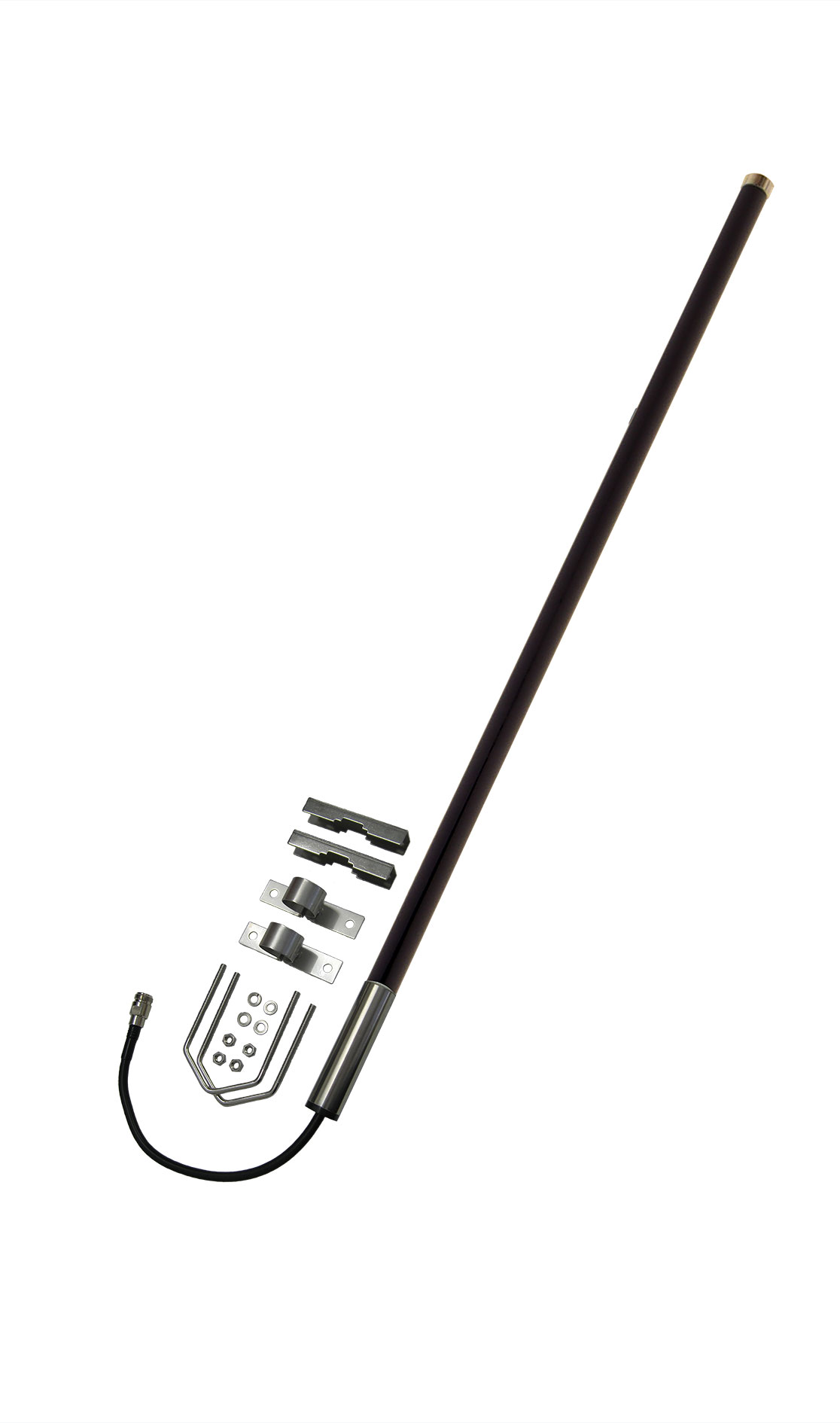

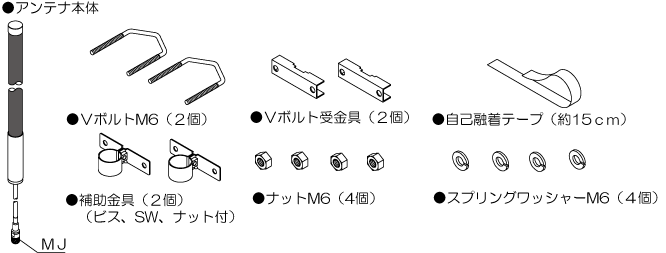

商品構成内容

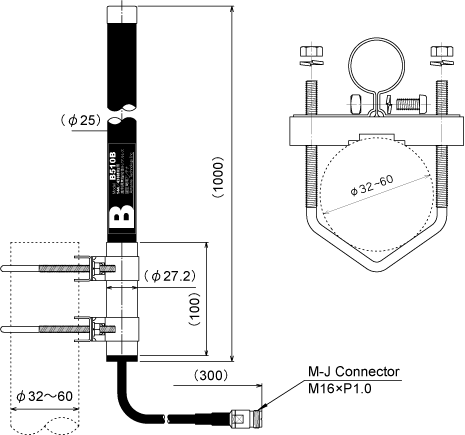

外観図

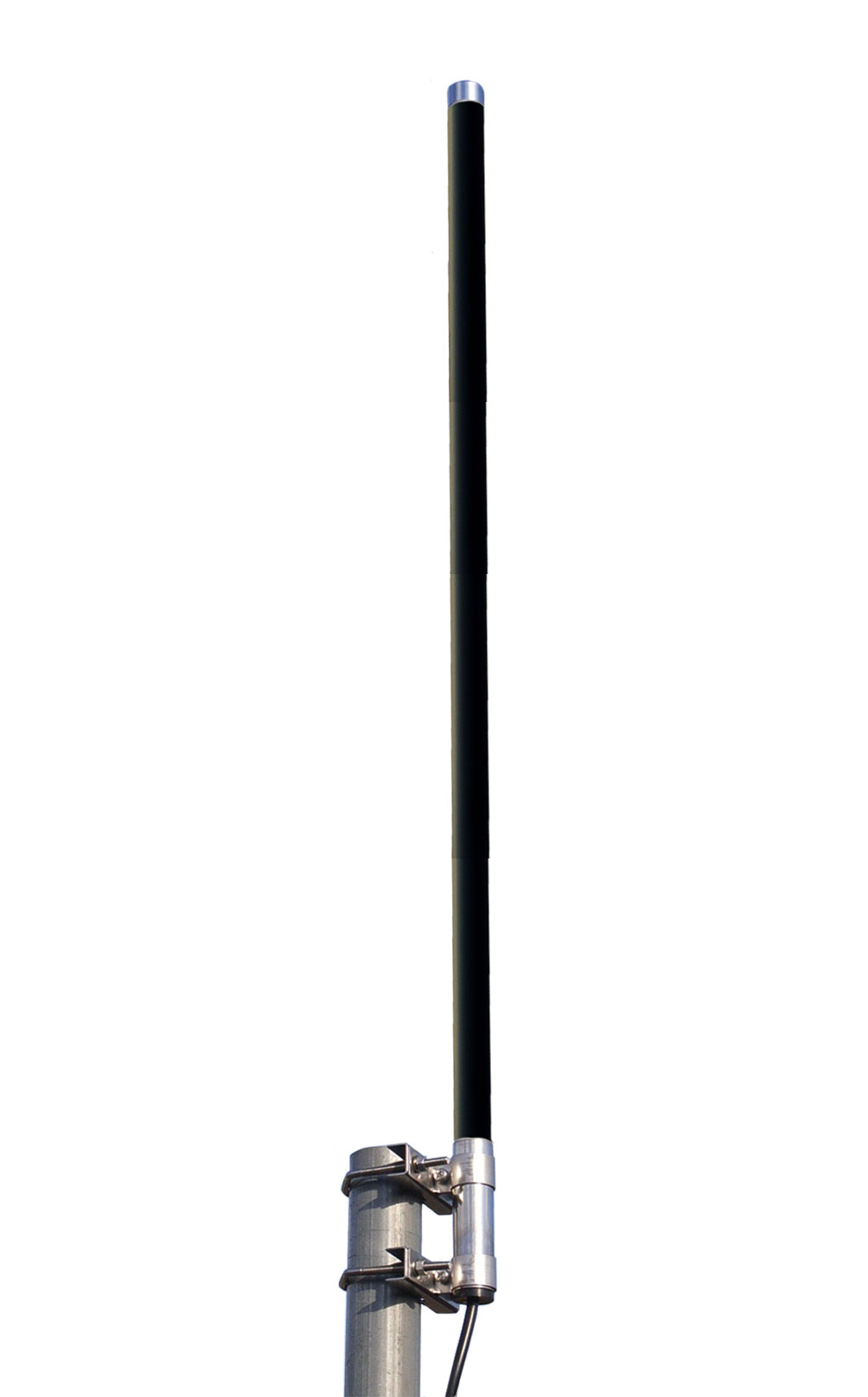

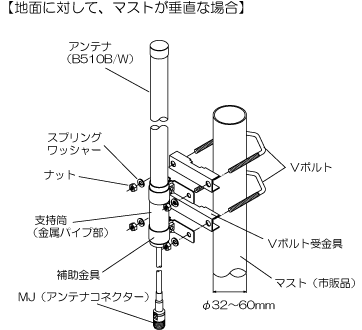

マストへの取付例-1
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。
同軸ケーブル接続後は、自己融着テープ（付属品）をＭＪ（アンテナコネクター）部分に巻いて防水処理をしてください。

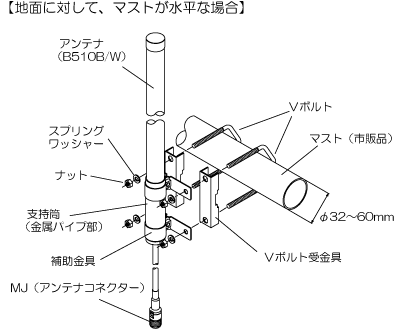

マストへの取付例-2

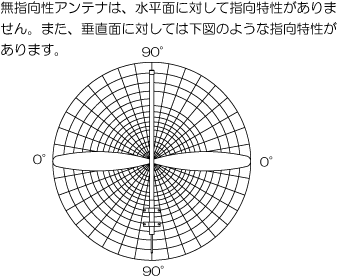

指向性
マスト取付部
接栓部（コネクター部）/ Connector
M-J Connector
B510B｜取扱製品
製品名
144/430MHz帯 高利得無指向性2バンドラジアルレスアンテナ
B510B
製品特徴
● 堅牢なFRPを防水カバーに採用
● 安定した通信を確保
● 取付金具および防水キャップはステンレス製
● 誘導雷などに起因する機器の不具合防止にとても効果的なDCグランド構造
● ノンラジアルなのでシルエットがスッキリ！
この製品についてお問い合わせをする
主な仕様
- 周波数範囲
- 144～146MHz/430～440MHz
- 利得(公称)
- 3dBi(144MHz）/5.5dBi（430MHz）
- 形式
- 1/2λCL（144MHz）5/8λ2段CL（430MHz）無指向性コリニア型アンテナ
- サイズ
- φ27.2×1000mm
- 型名
- B510B
- 規格
- アマチュア無線
- 入力インピーダンス
- 公称 50 Ω
- 定在波比
- 1.5以下
- 最大入力電力
- 合計150W FM・SSB
- 接栓
- MJ
- 重量
- 約 0.7 kg
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60 mm
- 用途
- 固定局用
- 偏波面
- 垂直偏波 / 水平面無指向性
- ケーブル
- 同軸ケーブル 5D-2V 0.3m付
- 送信空中線の形式
- 単一型
- CATALOG
- B510B/B510W

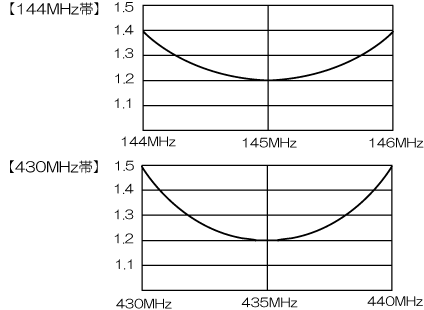

- SWR特性
■ご注意
・建物の近くに本アンテナを設置した場合などVＳＷＲが下がらない場合があります。
・本アンテナは輻射器を整合コイルを介してアース側に接続することによりアレスター構造にしています。
同軸コネクタの芯線－外被間は導通がありません。
