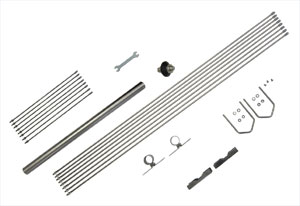

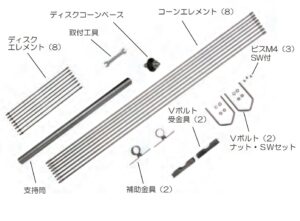

商品構成内容
外観図

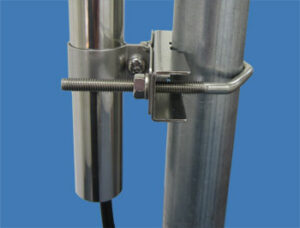

マストへの取付例-1
接栓部（コネクター部）/ Connector

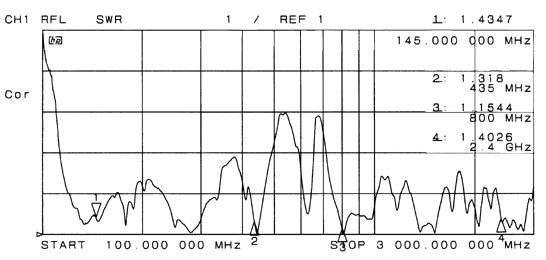

SWR特性
組立
■付属工具で組立
DA3HM｜取扱製品
製品名
100～3000MHz対応 プロフェッショナルディスコーンアンテナ
DA3HM
製品特徴
● プロフェッショナルディスコーンアンテナ
● U/Vエアバンド対応
● コンパクト設計で小型・軽量・堅牢
● 広帯域かつ高耐風速！
主な仕様
- 周波数範囲
- 100～3000MHz
- 形式
- プロフェッショナルディスコーンアンテナ
- サイズ
- φ570(上部)×H760×φ 870（下部）ｍｍ
- 型名
- DA3HM
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 200W
- 接栓
- MJ
- 重量
- 約 1.1 ｋｇ （アンテナ本体 約830ｇ）
- 耐風速
- 70 m/sec <注意>取付マスト径50ｍｍ以上を使用時
- 適合マスト径
- φ27～60.5ｍｍ
- 用途
- 固定局用
- ケーブル
- 12Dまで対応
- 送信空中線の形式
- その他無指向性アンテナ
- CATALOG
- DA3HM
