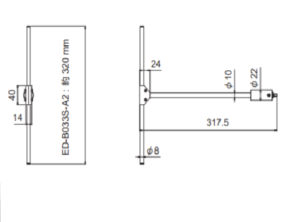

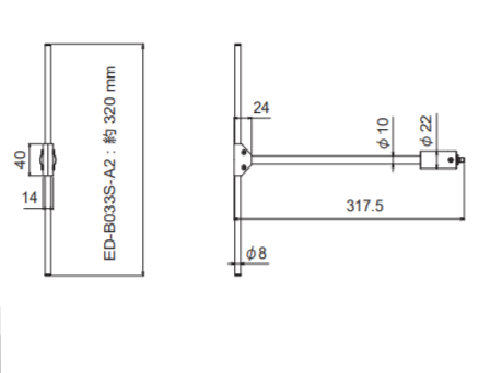

外観図
接栓部（コネクター部）/ Connector

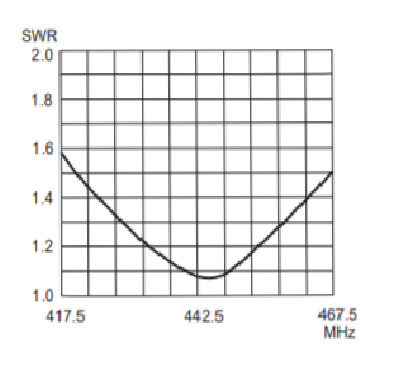

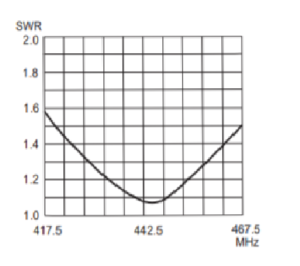

SWR特性
標準ダイポール ED-B033シリーズ
■SMA形コネクタ
| 型名 | 周波数（MHz） VSWR≦1.5 |
エレメント外径 Da （ｍｍ） |
全長 L （ｍｍ） |
バラン・同軸管外径 Db （ｍｍ） |
| ED-B033S-A1 | 385/410 | 8 | 317.5 | 10 |
| ED-B033S-A2 | 430/455 | 8 | 317.5 | 10 |
| ED-B033S-A3 | 480/510 | 8 | 317.5 | 10 |
| ED-B033S-B1 | 735/785/815/835 | 8 | 157.5 | 10 |
| ED-B033S-B2 | 880/900/940 | 8 | 157.5 | 10 |
| ED-B033S-C1 | 1270/1440 | 8 | 137.5 | 7 |
| ED-B033S-C2 | 1640/1750 | 8 | 137.5 | 7 |
| ED-B033S-C3 | 1880/1950/2020 | 8 | 137.5 | 7 |
| ED-B033S-C4 | 2450/2535/2590 | 8 | 137.5 | 7 |
■N形コネクタ
| 型名 | 周波数（MHz） VSWR≦1.5 |
エレメント外径 Da （ｍｍ） |
全長 L （ｍｍ） |
バラン・同軸管外径 Db （ｍｍ） |
| ED-B033N-A1 | 385/410 | 8 | 330 | 10 |
| ED-B033N-A2 | 430/455 | 8 | 330 | 10 |
| ED-B033N-A3 | 480/510 | 8 | 330 | 10 |
| ED-B033N-B1 | 735/785/815/835 | 8 | 170 | 10 |
| ED-B033N-B2 | 880/900/940 | 8 | 170 | 10 |
| ED-B033N-C1 | 1270/1440 | 8 | 150 | 7 |
| ED-B033N-C2 | 1640/1750 | 8 | 150 | 7 |
| ED-B033N-C3 | 1880/1950/2020 | 8 | 150 | 7 |
| ED-B033N-C4 | 2450/2535/2590 | 8 | 150 | 7 |
