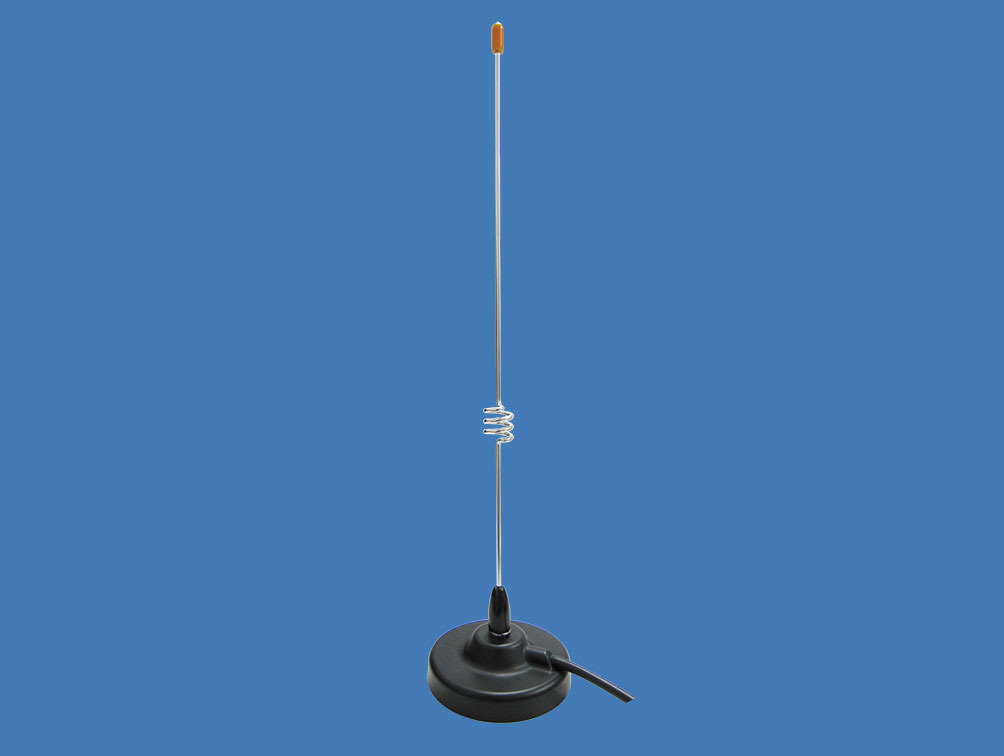

製品名

900MHz帯デジタルMCA無線用
マグネット取付式3/4λホイップアンテナ
MAT0904N-MCA

製品特徴

●900MHz帯デジタルMCA無線（Rx850～860MHz/Tx930～940MHz）
●車載用マグネット取付式3/4λホイップアンテナ
●全長 約35cm、利得 4.65dBi
●超強力マグネット、シルエットがよりスマートに。
●エレメント・コネクターを交換することで150MHz～6GHz対応
●平成21年 保安基準対応

この製品についてお問い合わせをする

主な仕様

周波数範囲
Rx 850 ～ 860 MHz / Tx 930 ～ 940 MHz
利得(公称)
4.65 dBi
サイズ
0.35m
型名
MAT0904N-MCA
規格
デジタルMCA無線
入力インピーダンス
公称 50Ω
定在波比
1.7以下(850-860MHz） / 1.5以下（930-940MHz）
最大入力電力
10W
接栓
NP
空中線形式
車載用マグネット取付式3/4λホイップ型アンテナ
用途
車載局用（マグネット取付式）
偏波面
垂直偏波 / 水平面無指向性
ケーブル
同軸ケーブル 3D-2V 約 5 m
送信空中線の形式
単一型

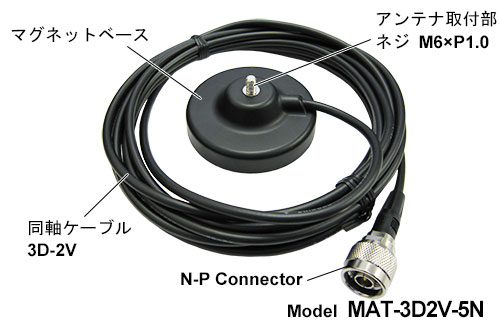

マグネットベース
MAT-3D2V-5N
CATALOG
mat_mca
MAT-3D2V-5N

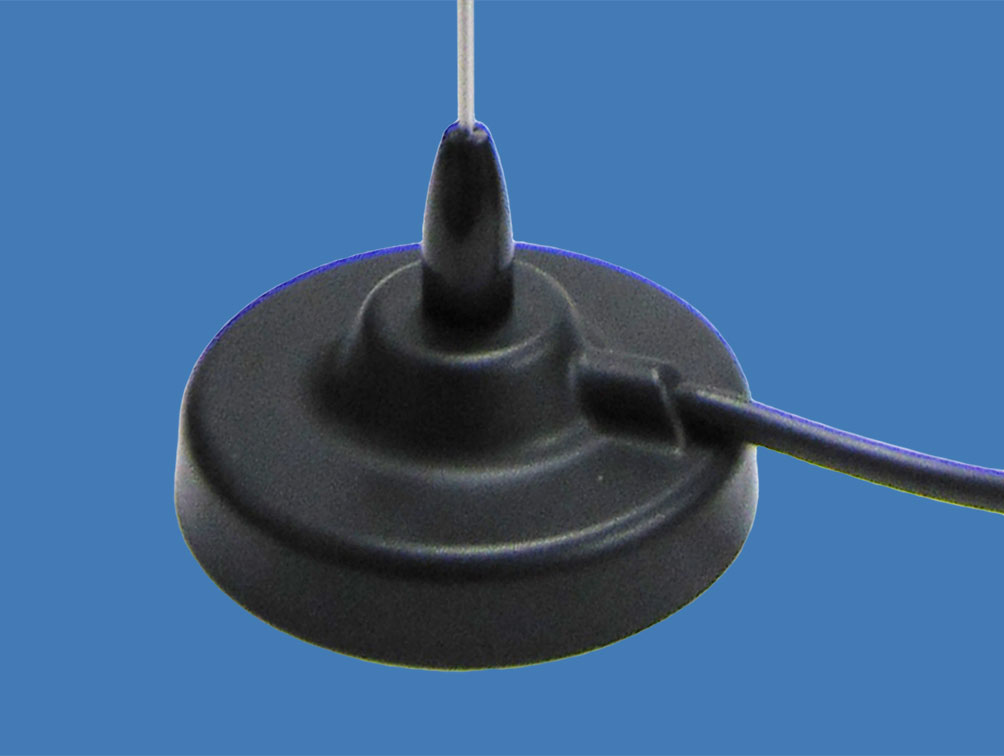

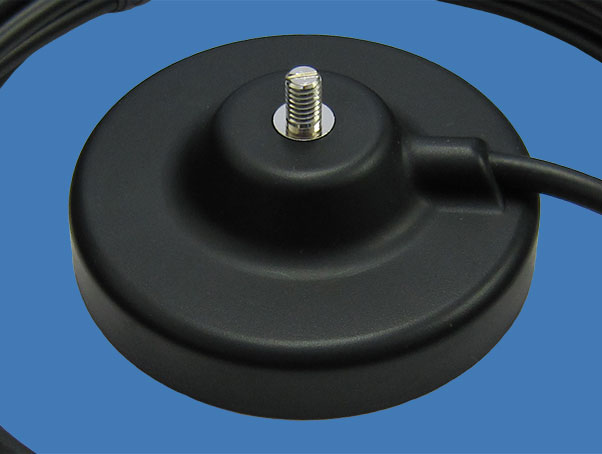

※超強力マグネット
※マグネットベースは従来品よりシルエットがよりスマートに！（当社比）
※コネクター・エレメント交換で150MHz～6GHzに対応！

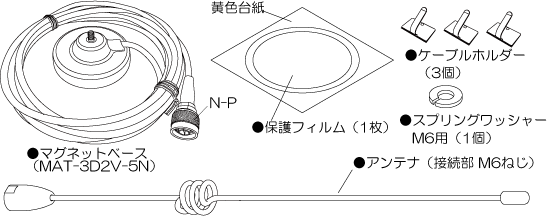

商品構成内容

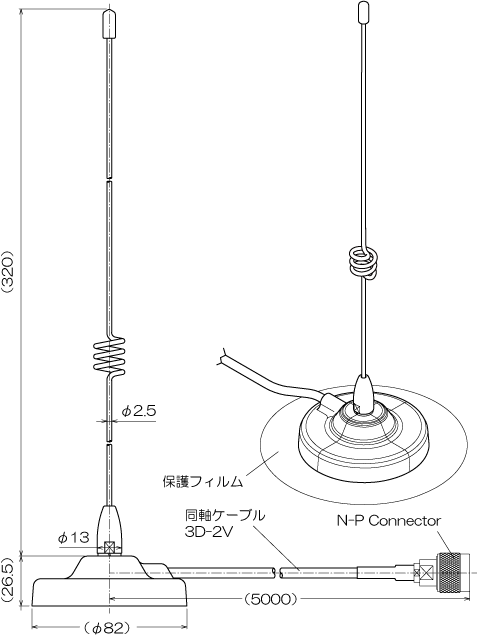

外観図

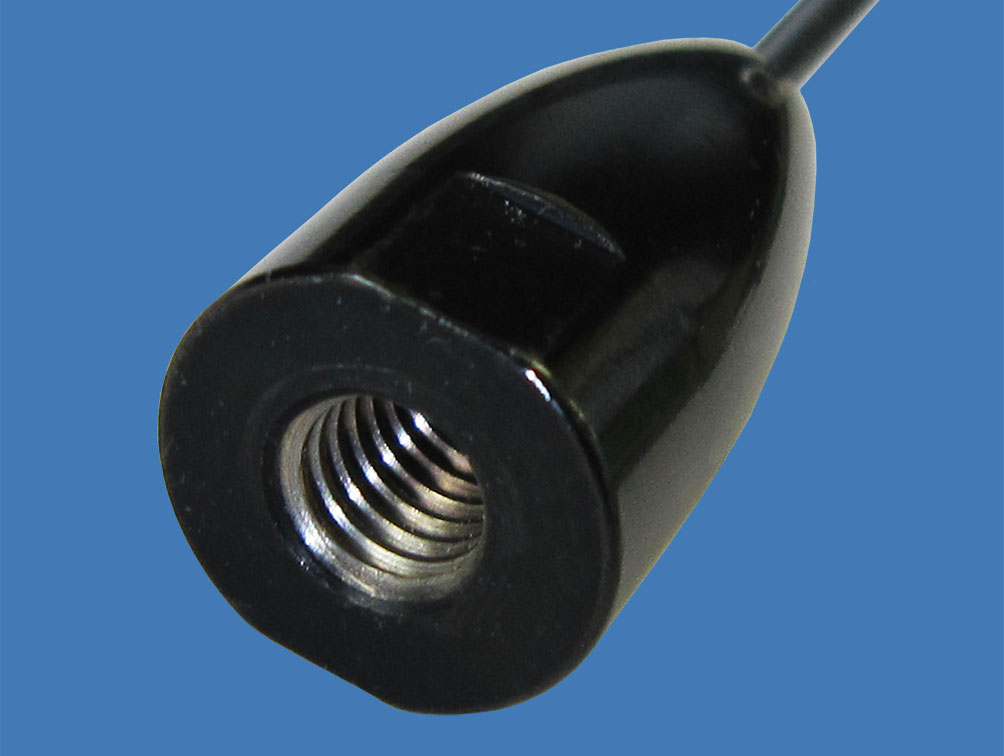

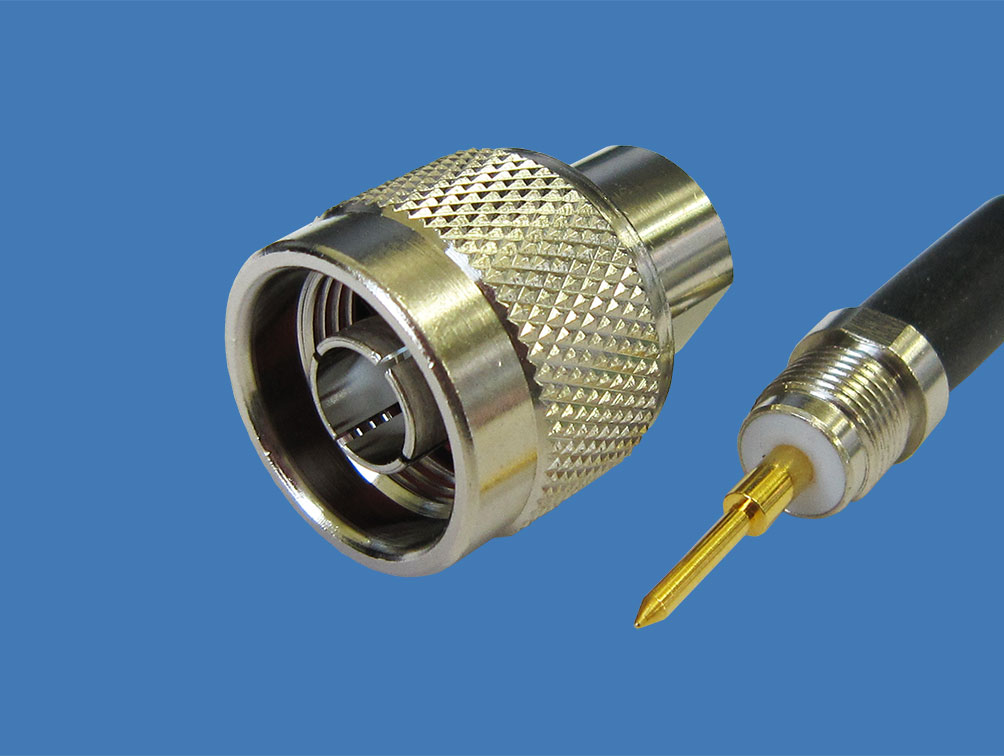

接栓部（コネクター部）/ Connector

SWR特性

マグネット取付式ホイップアンテナ MATシリーズ

■N形コネクタ

型名 　周波数（MHz） 主な用途 形式
 利得
MAT0402N-467 465～469MHz 467MHzデジタル簡易無線 1/4λ 2.15dBi
MAT0402N-467s 465～469MHz 467MHzデジタル簡易無線 1/2λ 2.15dBi
MAT0403N-467s 465～469MHz 467MHzデジタル簡易無線 3/4λ 3.65dBi
MAT0902N-MCA TX930～940MHz/RX850～860MHz 900MHz帯デジタルMCA無線 1/4λ 2.15dBi
MAT0904N-MCA TX930～940MHz/RX850～860MHz 900MHz帯デジタルMCA無線 3/4λ 4.65dBi
MAT902N-920 915～930MHz（IEEE 802.ah） 920MHz帯Sub-GHz（サブギガヘルツ）無線 1/4λ 2.15dBi
MAT904N-920 915～930MHz（IEEE 802.ah） 920MHz帯Sub-GHz（サブギガヘルツ）無線 3/4λ 4.65dBi

※入出力ケーブル 3D-2V 5m 接栓 N-P（脱着式）
※受注生産品、受注後約2～3週間
※200MHz帯公共ブロードバンド移動通信システム用アンテナ（公共BB）は特注にて対応しております。
※上記以外の周波数については、ご相談ください

■M形コネクタ

型名 　周波数（MHz） 主な用途
 形式
 利得
MAT0102M-154 154～155MHz 150MHzデジタル簡易無線 1/4λ 2.15dBi
MAT0202M-260 TX260～266MHz/RX269～275MHz 260MHz帯デジタル防災無線システム 1/4λ 2.15dBi
MAT0202M-260s TX260～266MHz/RX269～275MHz 260MHz帯デジタル防災無線システム 1/2λ 2.15dBi
MAT0203M-260s TX260～266MHz/RX269～275MHz 260MHz帯デジタル防災無線システム 3/4λ 3.65dBi
MAT0302M-351 351.03125～351.63125MHz 351MHzデジタル簡易無線 1/4λ 2.15dBi
MAT0302M-351s 351.03125～351.63125MHz 351MHzデジタル簡易無線 1/2λ 2.15dBi
MAT0303M-351s 351.03125～351.63125MHz 351MHzデジタル簡易無線 3/4λ 2.15dBi

※入出力ケーブル 3D-2V 5m 接栓 M-P（脱着式）
※受注生産品、受注後約2～3週間
※上記以外の周波数については、ご相談ください
