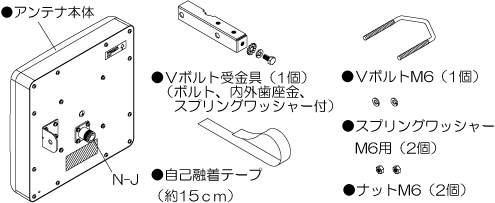

商品構成内容

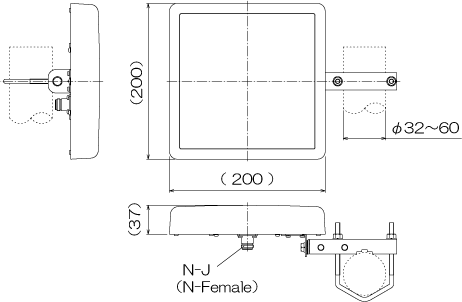

外観図

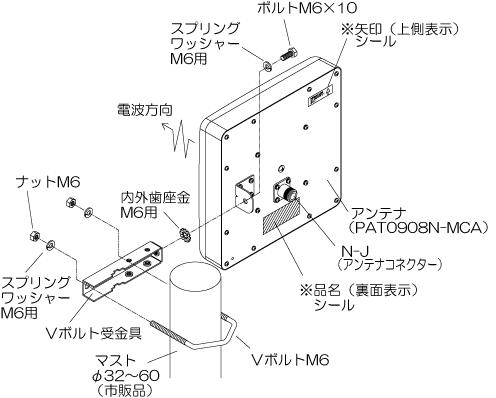

マストへの取付例-1
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ（付属品）等をN-J（コネクター）部分に巻いて防水処理してください。
指向性
接栓部（コネクター部）/ Connector
PAT0908N-MCA｜取扱製品
製品名
900MHz帯デジタルMCA無線用アンテナ > 8 dBi
PAT0908N-MCA
製品特徴
● 利得 8 dBi
● 接栓 NJ
● 導波器付パッチ構造により小型、高利得、広帯域を実現。
● 誘導雷などの不具合防止にとても効果的なDCグランド構造
【注意】直雷には効果ありません。直雷に対しては避雷針を設置してください。
● 取付金具は錆に強いステンレス製。
主な仕様
- 周波数範囲
- RX 850 ～ 860 MHz / TX 905 ～ 940 MHz
- 利得(公称)
- 8 dBi
- サイズ
- 200×200×37 mm
- 型名
- PAT0908N-MCA
- 規格
- デジタルMCA無線
- 半値幅 E面
- 約 65 度
- 半値幅 H面
- 約 75 度
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 2.5 以下（RX 850～860MHz）/ 1.8 以下（TX 905～940MHz）
- 最大入力電力
- 10W
- 接栓
- NJ
- 重量
- 0.8kg (取付金具含む)
- 耐風速
- 50 m/sec （最大瞬間風速）*耐風速は静荷重換算による計算値です。
- 適合マスト径
- φ32～60 mm
- 空中線形式
- 広帯域導波器付1パッチ型平面アンテナ
- 用途
- 固定局用
- CATALOG
- PAT0908N-MCA

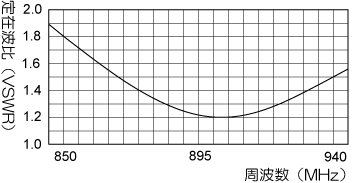

- SWR特性
