商品構成内容
外観図

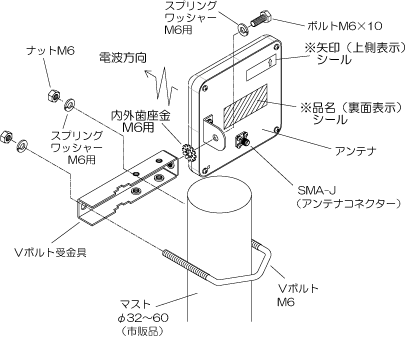

マストへの取付例-1
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ（付属品）等をSMA-J（コネクター）部分に巻いて防水処理してください。

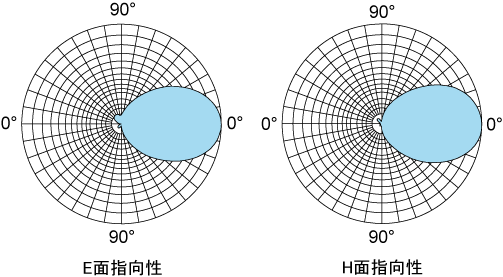

指向性
接栓部（コネクター部）/ Connector
PAT209S-24CL｜取扱製品
製品名
2.4GHz帯 左旋円偏波 導波器付1 パッチ型平面アンテナ
PAT209S-24CL
製品特徴
●左旋円偏波、接栓 SMAJ
●導波器付パッチ構造により小型化、高利得、広帯域を実現。
●誘導雷などに起因する機器の不具合防止にとても効果的なDCグランド構造
【注意】直雷には効果ありません。直雷に対しては避雷針を設置してください。
●取付金具は錆に強いステンレス製。
主な仕様
- 周波数範囲
- 2400～2500MHz
- 利得(公称)
- 9dBi
- 半値幅
- E面 ： 約63度 / H面 ： 約66度
- 形式
- 円偏波 導波器付 1パッチ型平面アンテナ
- サイズ
- 110×110×20 mm
- 型名
- PAT209S-24CL
- 規格
- 左旋円偏波 IEEE802.11b/g/n
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 3W
- 接栓
- SMAJ
- 重量
- 0.3kg
- 耐風速
- 50 m/sec
- 適合マスト径
- φ32～60 mm
- 偏波面
- 左旋円偏波
- 軸比
3dB 以下
