PAT518N-C｜取扱製品

製品名

5GHz帯無線LAN（5470～5850MHz）
導波器付16パッチ型平面アンテナ > 18dBi
PAT518N-C

製品特徴

●5GHz帯無線LAN用アンテナ（5470～5850MHz）
●18dBi 導波器付16パッチ型平面アンテナ接栓 N-J
●導波器付パッチ構造により小型化、高利得、広帯域を実現
●誘導雷などに起因する機器の不具合防止にとても効果的なDCグランド構造
【注意】直雷には効果ありません。直雷に対しては避雷針を設置してください。
●取付金具は錆に強いステンレス製【V-bolt-PA】

この製品についてお問い合わせをする

主な仕様

周波数範囲: 5470～5850MHz
利得(公称): 18dBi
半値幅: E面：約14度 / H面：約16度
形式: 導波器付 16パッチ型平面アンテナ
サイズ: 200×200×37 mm
型名: PAT518N-C
規格: IEEE802.11a/n/ac
入力インピーダンス: 公称 50Ω
定在波比: 1.5 以下
最大入力電力: 3 W
接栓: NJ
重量: 0.8kg
耐風速: 50 m/sec
適合マスト径: φ32～60.5 mm
CATALOG: PAT518N-C

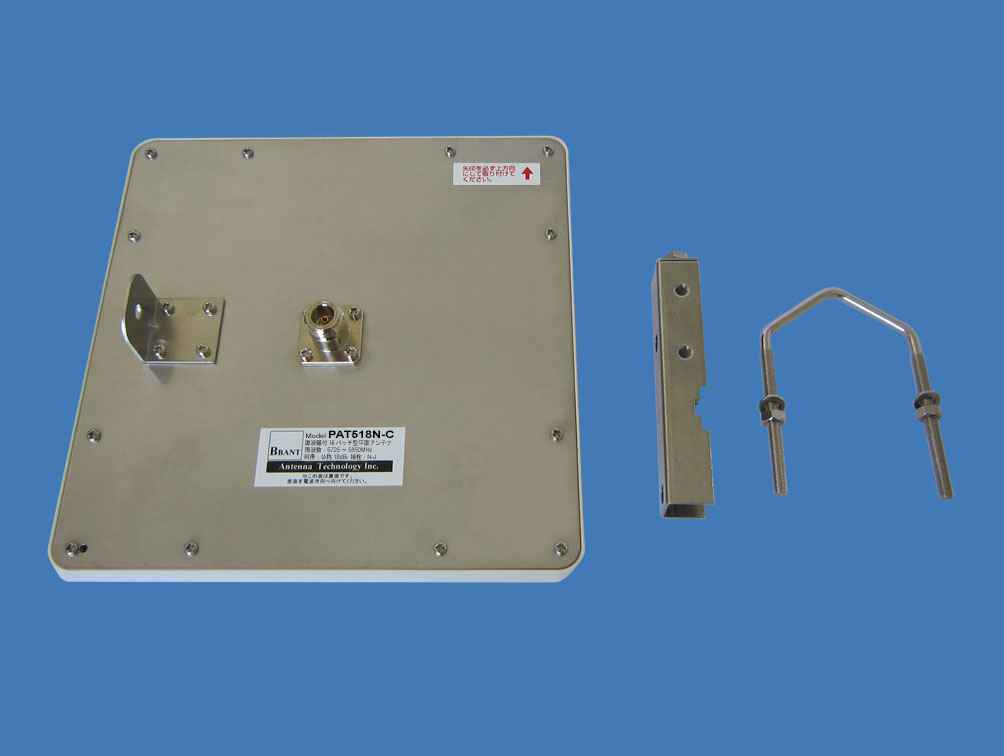

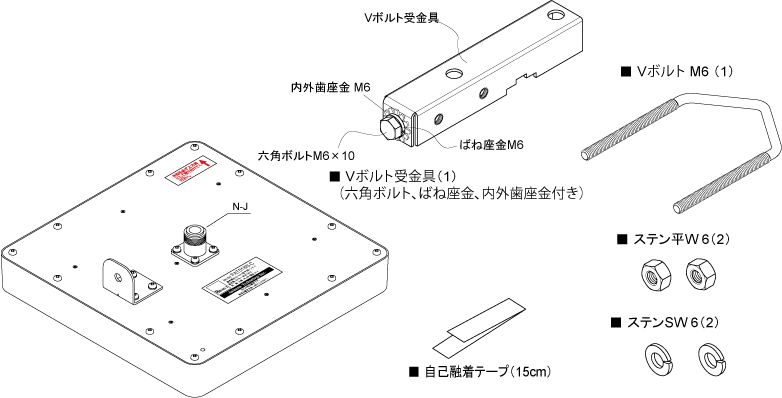

商品構成内容

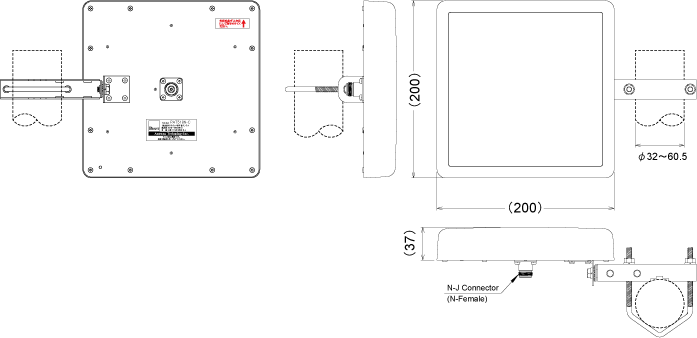

外観図

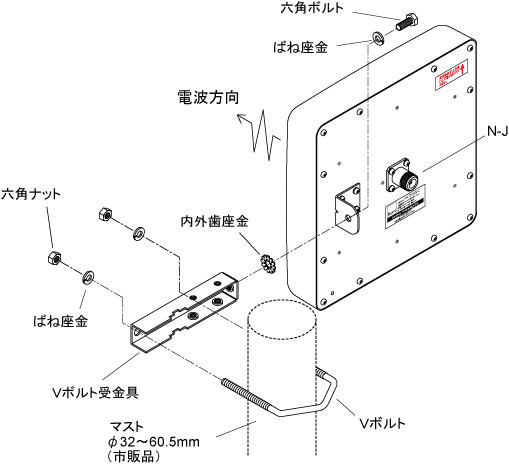

マストへの取付例-1

【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ（付属品）等をSMA-J（コネクター）部分に巻いて防水処理してください。

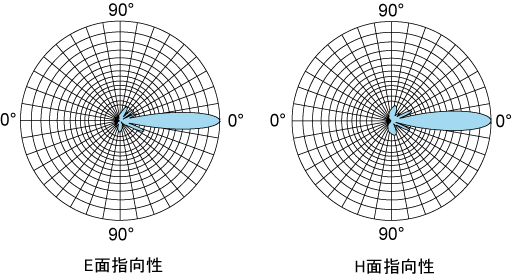

指向性

接栓部（コネクター部）/ Connector

SMA-Connector

MATシリーズ 16パッチ型平面アンテナ

■N-J形(N-Female)コネクタ

型名	周波数（MHz）	規格	外形寸法	利得
PAT418H-N-Sub6	4600～4900MHz	4.5GHz帯（Sub6帯）ローカル5G	200×200×37mm	18dBi
PAT518N-A	4900～5350MHz	IEEE802.11j/a/n/ac	200×200×37mm	18dBi
PAT518N-B	5150～5725MHz	IEEE802.11a/n/ac	200×200×37mm	18dBi
PAT518N-C	5470～5850MHz	IEEE802.11a/n/ac	200×200×37mm	18dBi

※受注生産品、受注後約2～3週間
※上記以外の周波数については、ご相談ください

■SMA-J形(SMA-Female)コネクタ

型名	周波数（MHz）	主な用途	形式	利得
MAT418H-S-Sub6	4600～4900MHz	4.5GHz帯（Sub6帯）ローカル5G	200×200×37mm	18dBi
MAT518S-A	4900～5350MHz	IEEE802.11j/a/n/ac	200×200×37mm	18dBi
MAT518S-B	5150～5725MHz	IEEE802.11a/n/ac	200×200×37mm	18dBi
MAT518S-C	5470～5850MHz	IEEE802.11a/n/ac	200×200×37mm	18dBi

※受注生産品、受注後約2～3週間
※上記以外の周波数については、ご相談ください
