製品名

同軸避雷器（サージ・アレスター）

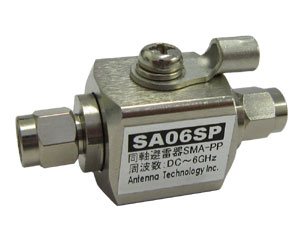

SA06SP

製品特徴

・DC～ 6 GHz対応
・90V以上のサージ電圧から保護
・接栓　SMAP-SMAP
・ガス封入式のサージ・アレスター内蔵により極めて安全
・同軸管構造により高周波特性が良く、広帯域、低損失、低SWR
・サージ・アレスターは一定電圧で放電・復帰を何回でも繰り返す

この製品についてお問い合わせをする

主な仕様

周波数範囲
DC～ 6 GHz
形式
同軸避雷器（サージ・アレスター）
サイズ
43×17.5 mm
型名
SA06SP
規格
同軸避雷器 90V
入力インピーダンス
公称 50Ω
定在波比
1.2 以下
最大入力電力
10 W
接栓
SMAP-SMAP
重量
約 53 g
用途
機器のサージ保護
挿入損失
0.2dB Typical（2.4GHz：0.15dB Typical）
衝撃波放電開始電圧
600 V 以下で放電すること （1kV/μｓ）
衝撃波電流耐量
10kA印加で内部スパーク等の発生の無いこと （8/20）μs、10kA 10回
直流放電開始電圧
90 V 以上で放電すること（100V/ｓ)
CATALOG
SA06SP

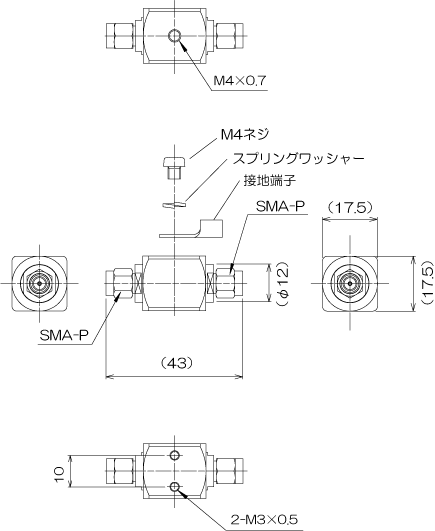

外観図

マスト取付部

Model  LM3SA

同軸避雷器一覧

製品 周波数 [Hz] SWR 接栓 直流放電開始電圧 (100V/s)
SAT001MJ-90 DC ~ 1G ≦1.2 MJ – MJ 90≦
SAT001MJ-230 230≦
SAT004NJ-90 DC ~ 4G NJ – NJ 90≦
SAT004NJ-230 230≦
SA06NJ DC ~ 6G 90≦
SA06NBJ 90≦
SAT004N-90 DC ~ 4G NP – NJ 90≦
SAT004N-230 230≦
SA31N DC ~ 3G 180≦
SA61N DC ~ 6G ≦1.3 180≦
SA06N ≦1.2 90≦
SA06NSJ SMAJ – NJ 90≦
SA60S SMAP – SMAJ 150≦
SA06S 90≦
SA60SJ SMAJ – SMAJ 150≦
SA06SJ 90≦
SA60SP SMAP – SMAP 150≦
SA06SP 90≦
SA027B DC ~ 2.7G BNCP – BNCJ 90≦
