主な仕様

周波数範囲

DC～ 4 GHz

形式

同軸避雷器（サージ・アレスター）

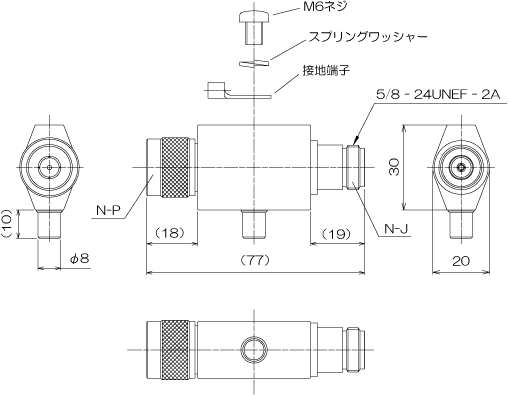

サイズ

20×30×77mm

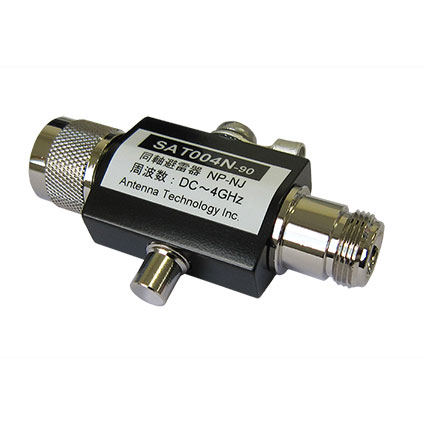

型名

SAT004N-90

規格

同軸避雷器 90V

入力インピーダンス

公称 50Ω

定在波比

1.2 以下

最大入力電力

50 W

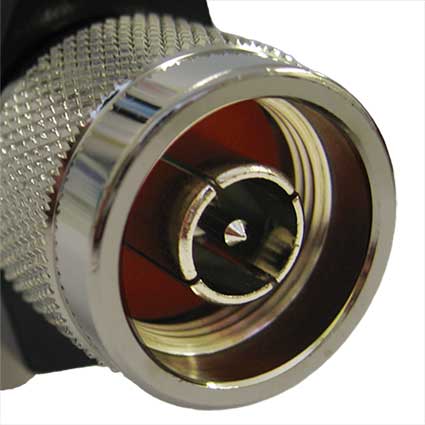

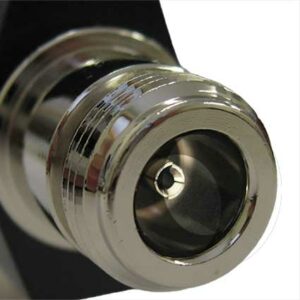

接栓

NP-NJ

重量

約120 g

用途

機器のサージ保護

挿入損失

0.3 dB以下

衝撃波放電開始電圧

1000 V 以下で放電すること （1kV/μｓ）

衝撃波電流耐量

5kA印加で内部スパーク等の発生の無いこと （8/20）μs、5kA 10回

直流放電開始電圧

90V 以上で放電すること（100V/ｓ)

CATALOG

SAT004NJ

【注意】
本製品は、誘導雷や静電気などのサージ電圧に対して非常に効果的ですが、直雷による大電流に対しては効果ありません。故障の原因になることがありますので直雷に対しては避雷針を設置してください。
