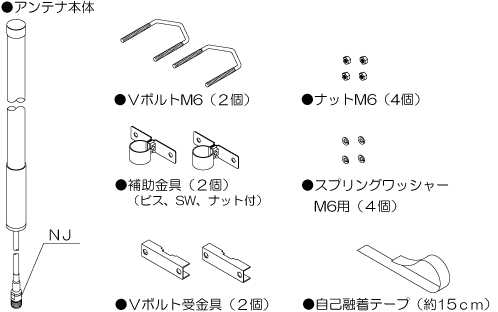

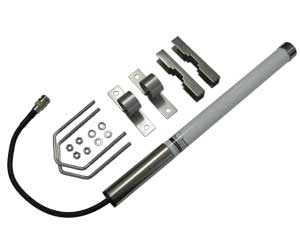

商品構成内容

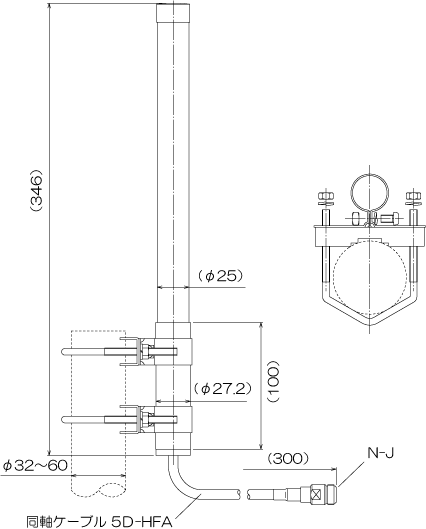

外観図

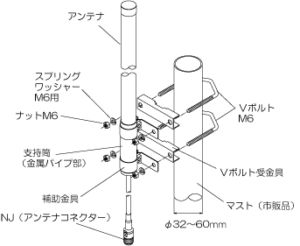

マストへの取付例-1

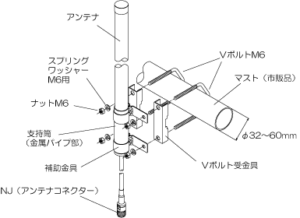

マストへの取付例-2
指向性
マスト取付部
接栓部（コネクター部）/ Connector
カスタマイズ（Customize）
本アンテナは下記コネクターへのカスタマイズを承っております。詳細についてはご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5 SMA-J-5 N-P-5
VA250204AW｜取扱製品
製品名
- 2.4/5GHz帯広帯域2BAND
- 無線LAN 無指向性複合ディスコーン型アンテナ
VA250204AW
製品特徴
| ● | 堅牢なFRPを防水カバーに採用。安定した通信を確保。 |
| ● | 取付金具は錆びに強いステンレス製。 |
| ● | 取付金具は垂直・水平のマストに取付可能です。 |
主な仕様
- 周波数範囲
- 2400～2500MHz / 5150～5750MHz
- 利得(公称)
- 2dBi/4dBi
- 形式
- 2周波共用 無指向性コリニア型アンテナ
- サイズ
- φ27.2×346 mm
- 型名
- VA250204AW [広帯域2周波共用無指向性複合ディスコーン型アンテナ]
- 規格
- IEEE802.11a/b/g/n/ac
- 半値幅 E面
- 約 80 度 (2.4GHz帯）/ 約 40 度（5GHz帯）
- 入力インピーダンス
- 公称 50 Ω
- 定在波比
- 2.5 以下
- 最大入力電力
- 3 W
- 接栓
- NJ
- 重量
- 約 0.5 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60 mm
- 偏波面
- 垂直偏波 / 水平面無指向性
- ケーブル
- 同軸ケーブル 5D-HFA 約0.3m付
