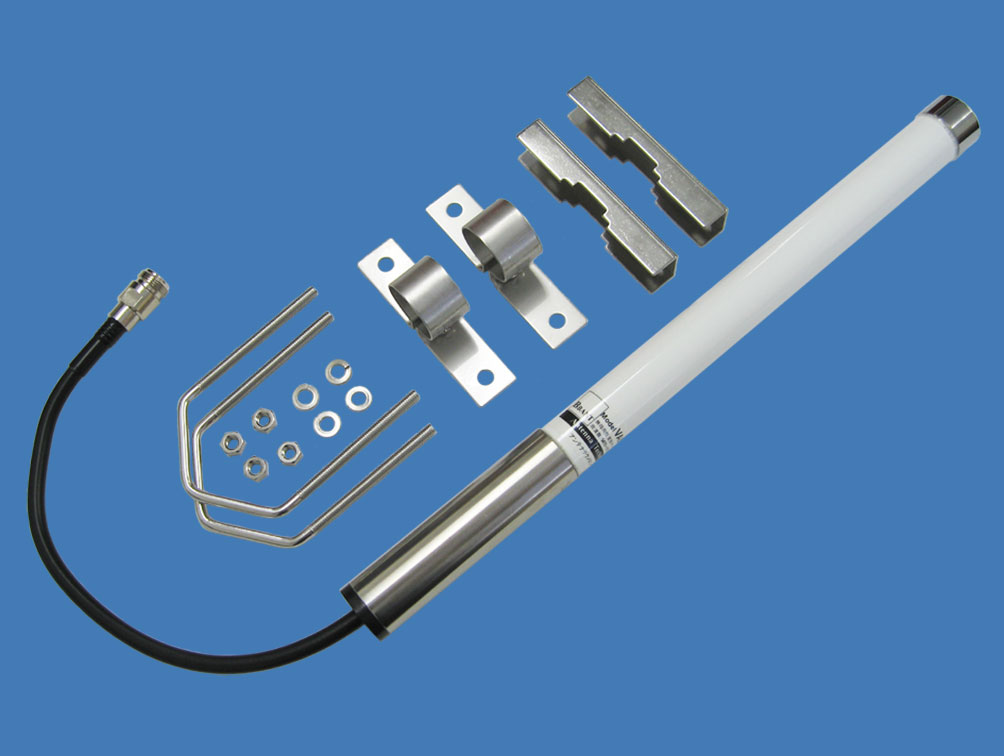

商品構成内容

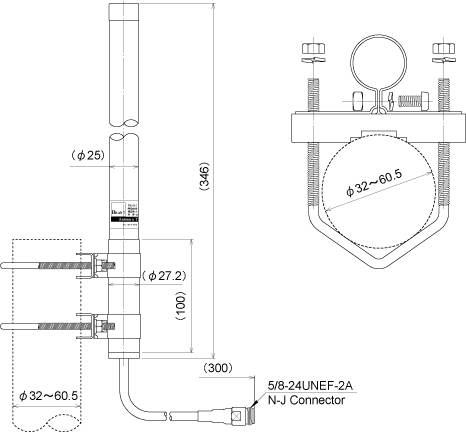

外観図

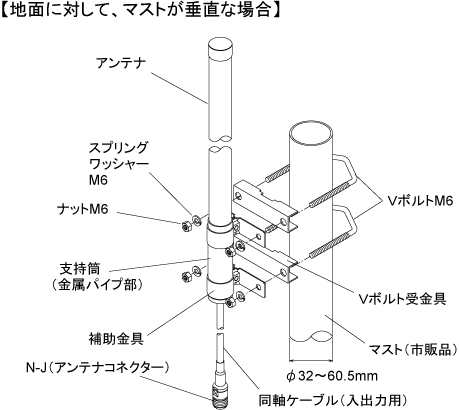

マストへの取付例-1

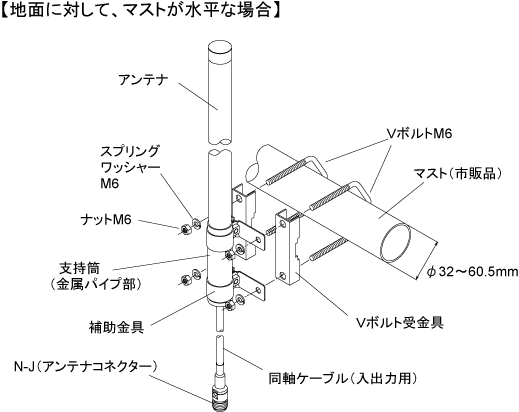

マストへの取付例-2
指向性

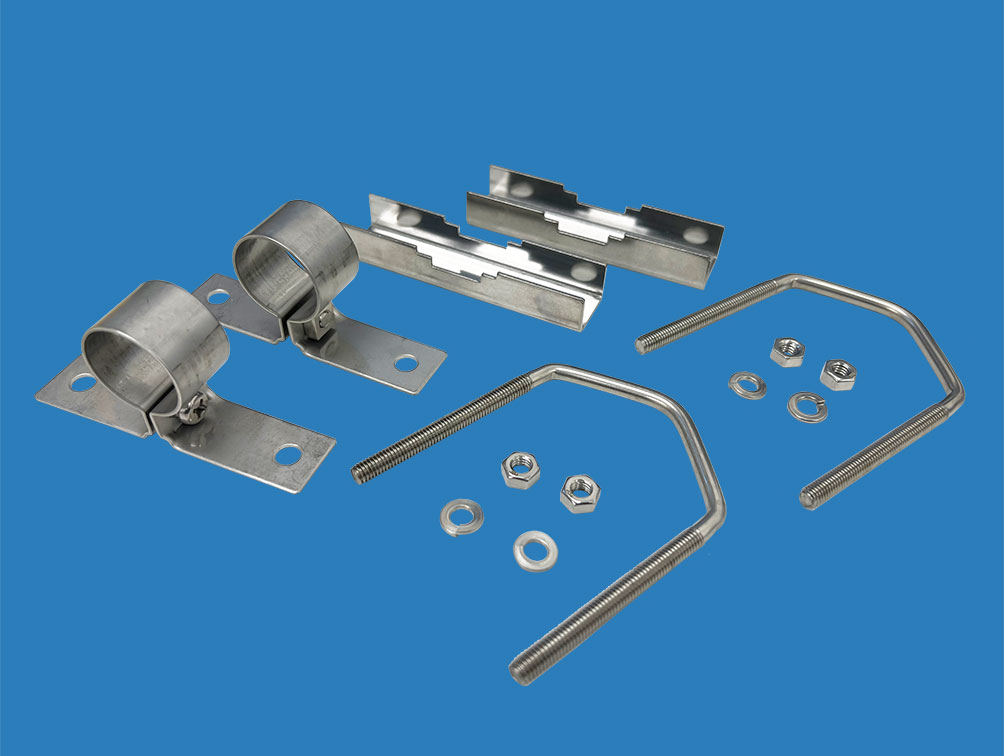

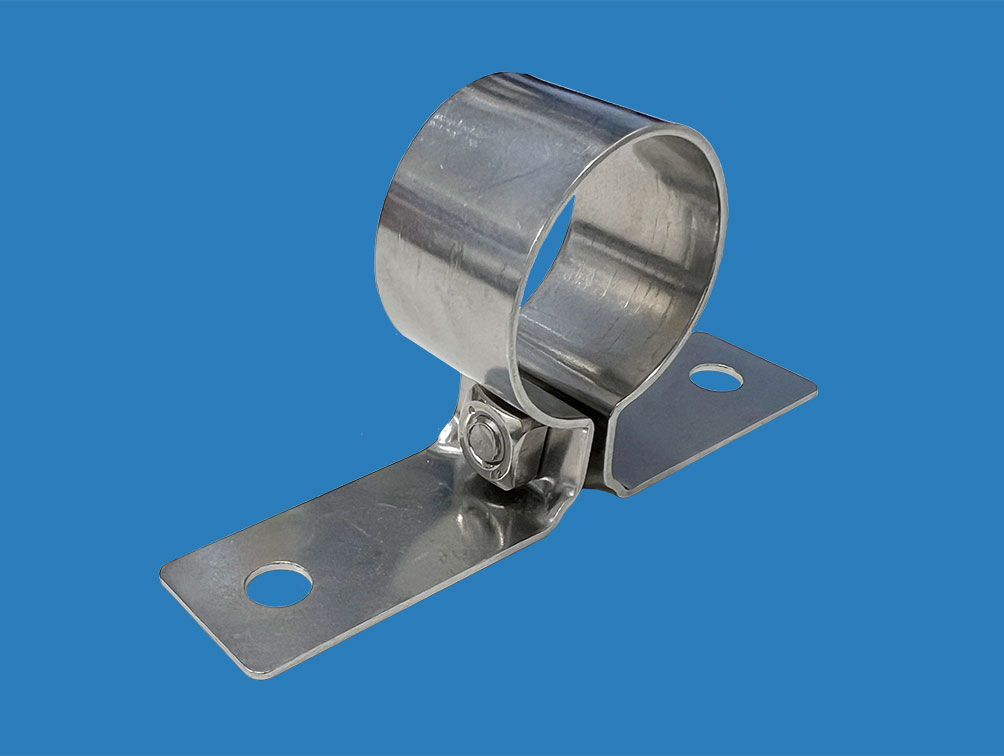

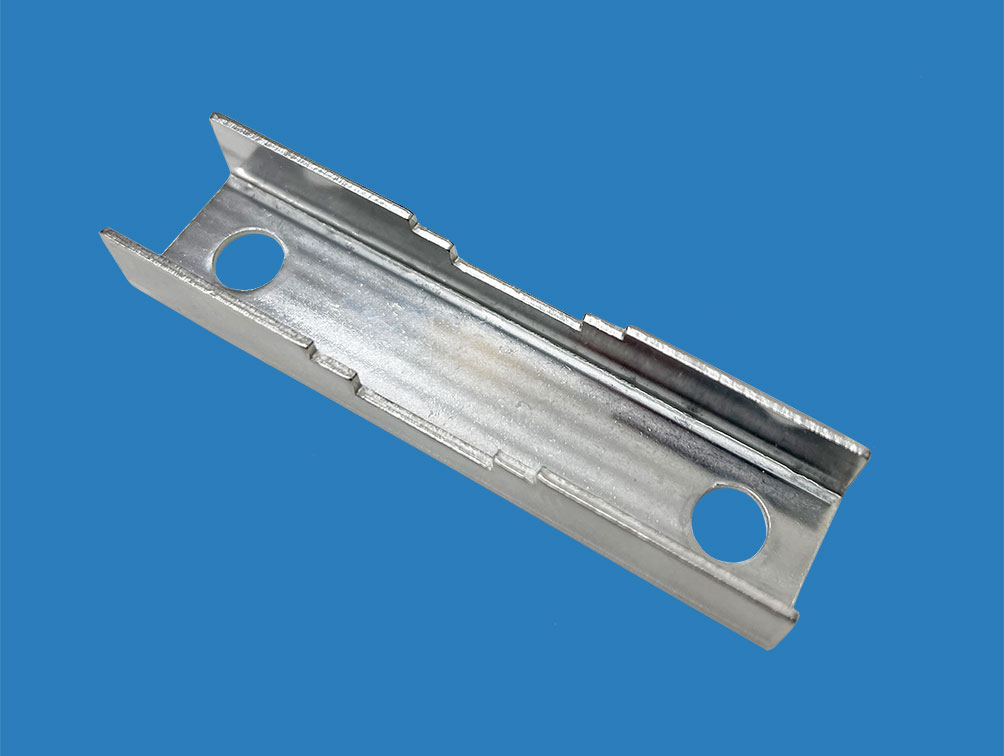

マスト取付部
接栓部（コネクター部）/ Connector
カスタマイズ（Customize）
本アンテナは下記コネクターへのカスタマイズを承っております。詳細についてはご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5 SMA-J-5 N-P-5
VA505A-W56｜取扱製品
製品名
5GHz帯 無線LAN用 無指向性コリニア型アンテナ
VA505A-W56
製品特徴
● 堅牢なFRPを防水カバーに採用
● 安定した通信を確保
● 取付金具および防水キャップはステンレス製
● 誘導雷などに起因する機器の不具合防止にとても効果的なDCグランド構造
● 垂直・水平のマストに取付可能
主な仕様
- 周波数範囲
- 5470～5730 MHz
- 利得(公称)
- 5 dBi
- 形式
- 無指向性コリニア型アンテナ
- サイズ
- φ27.2×346 mm
- 型名
- VA505A-W56
- 規格
- IEEE802.11a/n/ac
- 半値幅 E面
- 約 40 度
- 入力インピーダンス
- 公称 50 Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 3W
- 接栓
- NJ
- 重量
- 約 0.45 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値です。
- 適合マスト径
- φ32～60.5 mm
- 用途
- 5GHz帯 無線LAN
- 偏波面
- 垂直偏波 / 水平面無指向性
- ケーブル
- 同軸ケーブル 5D-HFA 約0.3m付
- CATALOG
- VA505A-W56VA505 SERIES
