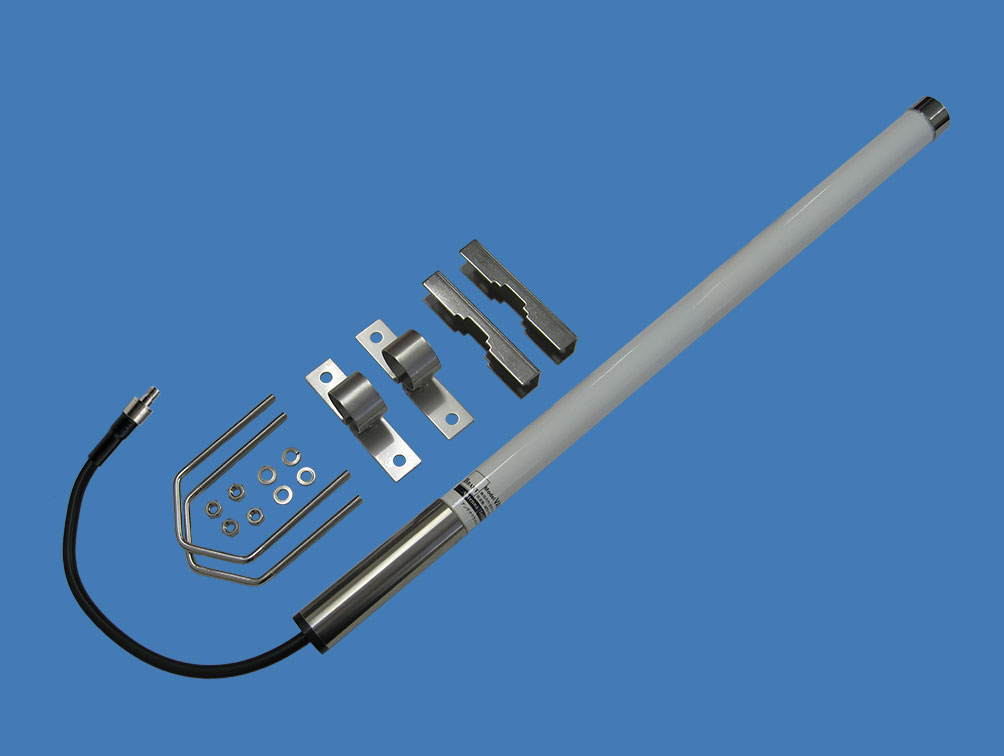

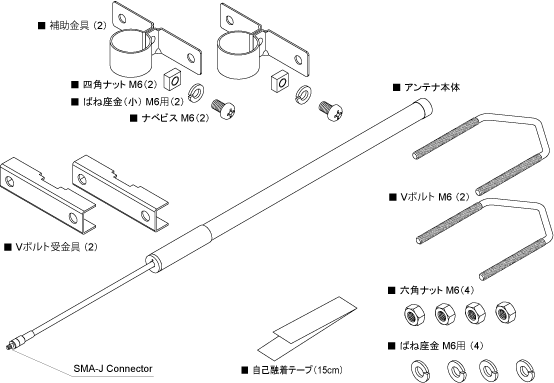

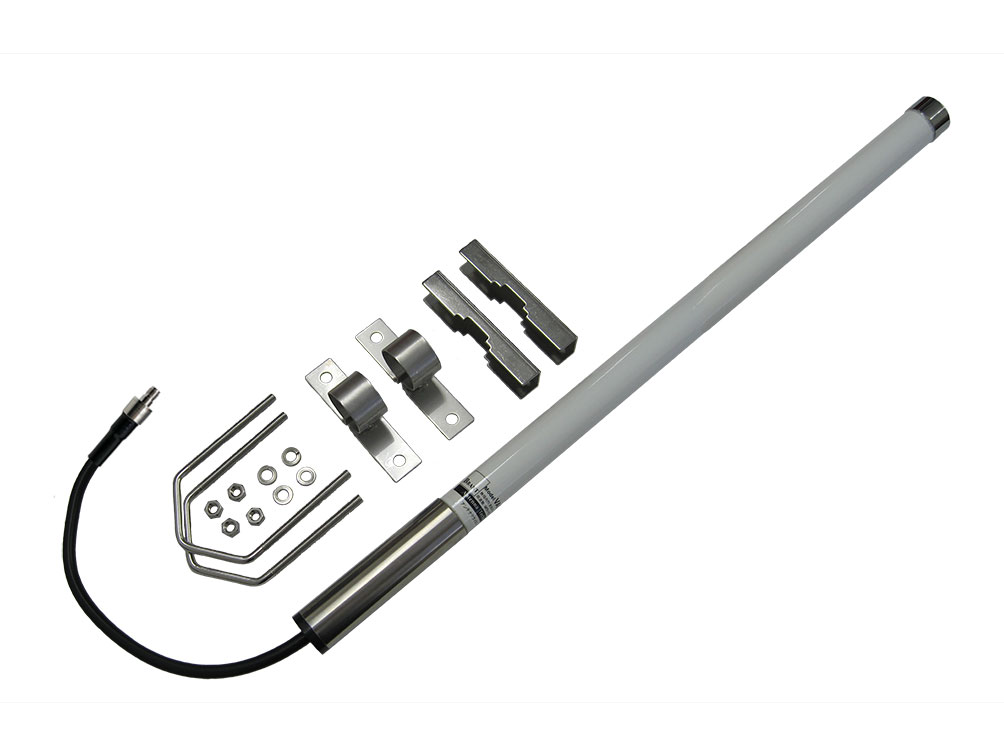

商品構成内容

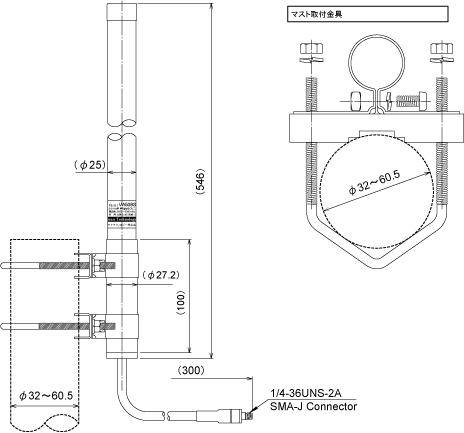

外観図

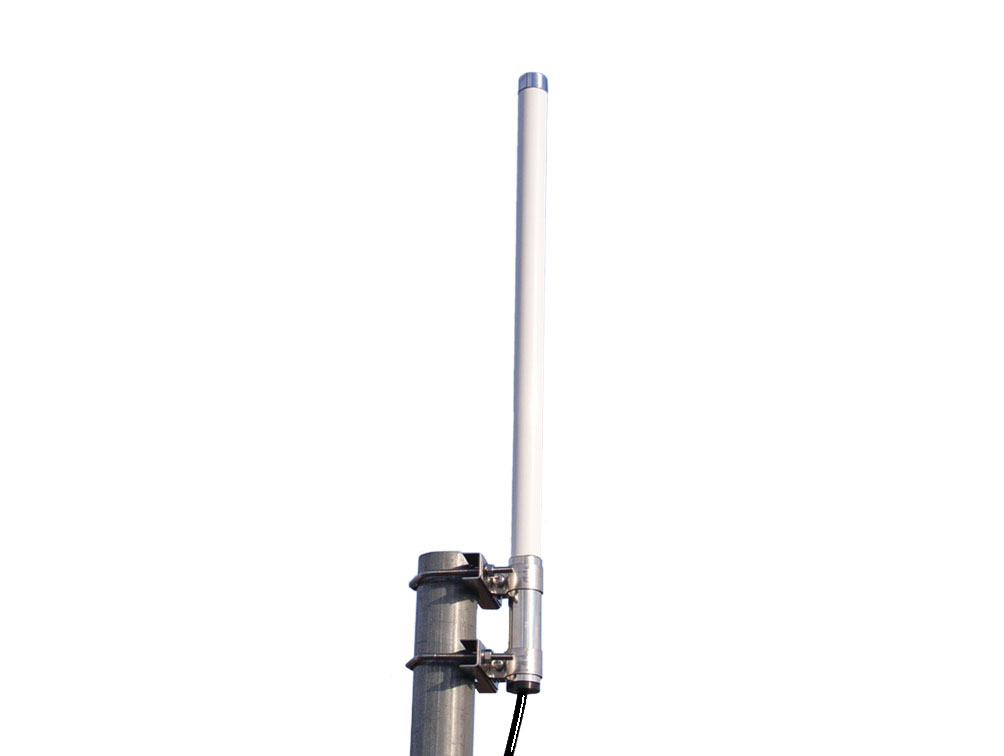

マストへの取付例-1
マストへの取付例-2

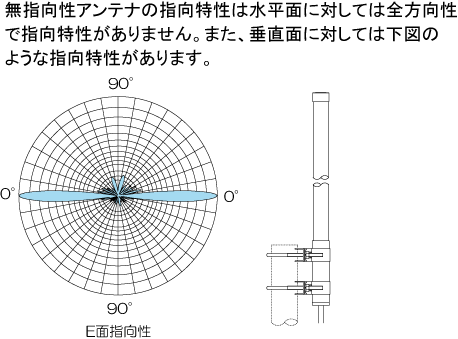

指向性
マスト取付部
接栓部（コネクター部）/ Connector
SMA-J Connector
カスタマイズ（Customize）
本アンテナは各種コネクターへのカスタマイズを承っております。詳細については、ご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
VA508S-5600｜取扱製品
製品名
5.6GHz帯 アマチュア無線用無指向性コリニア型アンテナ
VA508S-5600
製品特徴
●5600MHz帯（5650～5850MHz）
●アマチュア無線用無指向性コリニアアンテナ
●接栓 SMA-J Connector（SMA-Female）
●堅牢なFRPを防水カバーに採用。安定した通信を確保。
●取付金具および防水キャップはステンレス製。
●垂直・水平に取付可能なセミユニバーサル方式。
【受注生産品】受注後、約2～3週間となります。
主な仕様
- 周波数範囲
- 5650～5850MHz
- 利得(公称)
- 8dBi
- 形式
- 無指向性コリニア型アンテナ
- サイズ
- φ27.2×546ｍｍ
- 型名
- VA508S-5600
- 規格
- 5600MHz帯 アマチュア無線
- 半値幅 E面
- 約9度
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 1.5 以下
- 最大入力電力
- 3 W
- 接栓
- SMAJ
- 重量
- 約 0.5 kg（取付金具含む）
- 耐風速
- 60 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60.5 mm
- ケーブル
- 同軸ケーブル 5D-HFA相当 約0.3m
- CATALOG
- VA508S-5600
