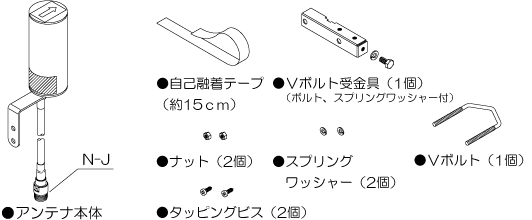

商品構成内容

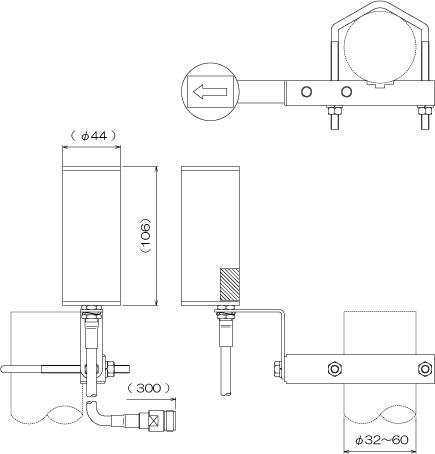

外観図
マストへの取付例-1
マストへの取付例-2
指向性
接栓部（コネクター部）/ Connector
カスタマイズ（Customize）
本アンテナは下記コネクターへのカスタマイズを承っております。詳細についてはご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5D SMA-J-5D N-P-5D
VAC2405A｜取扱製品
製品名
2.4GHz帯無線LAN カージオイド型アンテナ > 5dBi >VAC2405A
VAC2405A
製品特徴
| ● | 本アンテナは単方向広角度放射型アンテナです。電波は後方60度幅以外の全方向へ放射可能。妨害局を避けて電波を放射したい時などに有効です。 |
| ● | 取付金具は錆に強いステンレス製。 |
| ● | 取付金具は垂直・水平のマストに取付可能です。 |
主な仕様
- 周波数範囲
- 2400～2500MHz
- 利得(公称)
- 5dBi
- 形式
- カージオイド型アンテナ 【単方向広角度放射型アンテナ】
- サイズ
- φ44×106mm
- 型名
- VAC2405A
- 規格
- IEEE802.11b/g/n
- 半値幅 E面
- 約 75 度
- 半値幅 H面
- 約 135 度
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 3 W
- 接栓
- NJ
- 重量
- 約 0.3 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60 mm
- ケーブル
- 同軸ケーブル 5D-2V 約0.3m
- CATALOG
- VAC2405A
