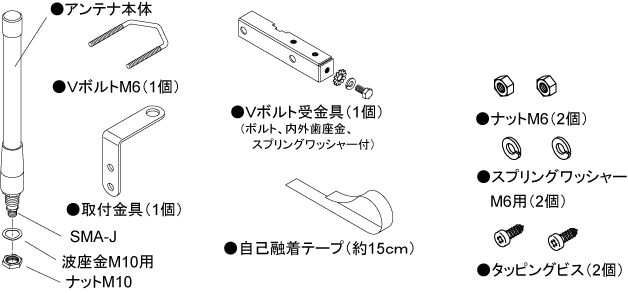

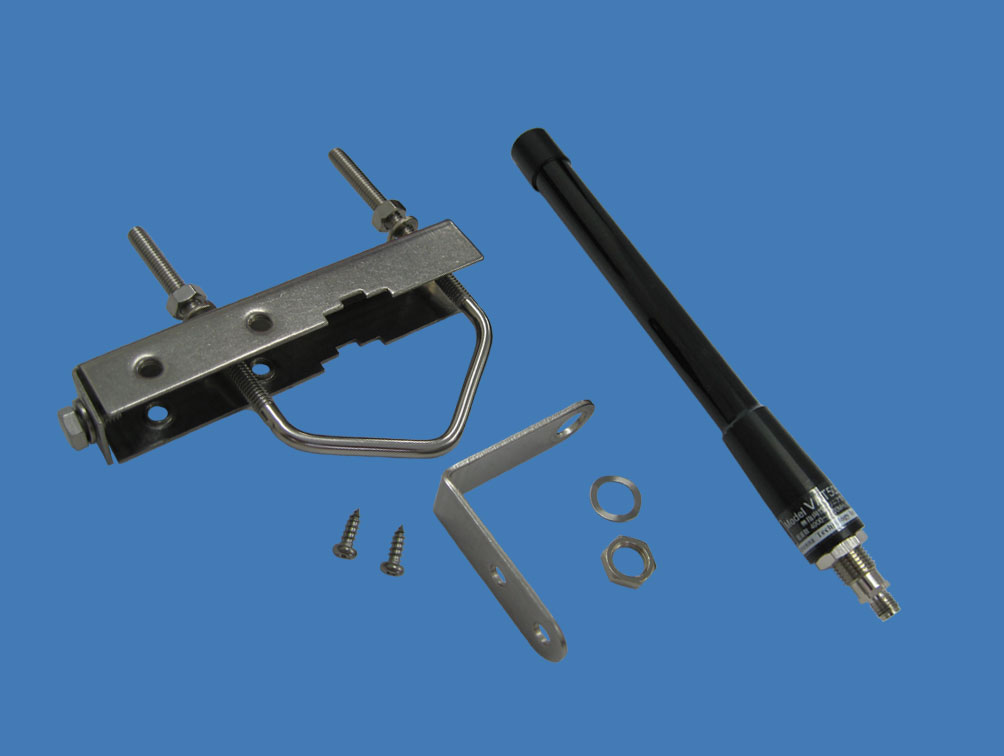

商品構成内容

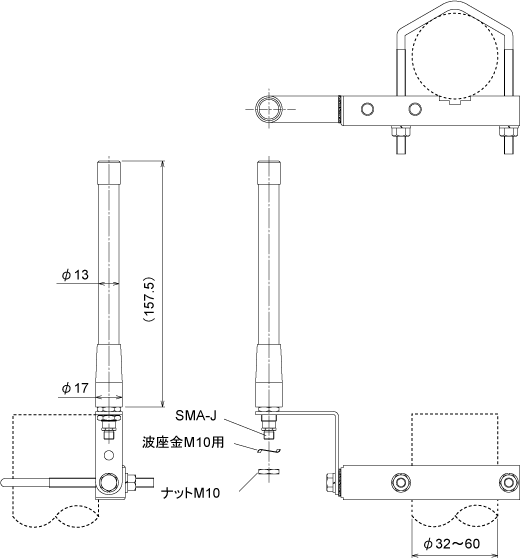

外観図

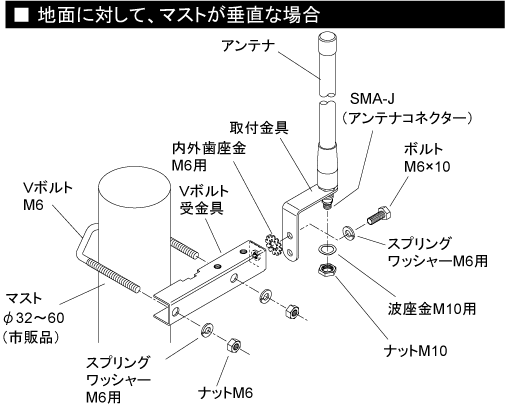

マストへの取付例-1

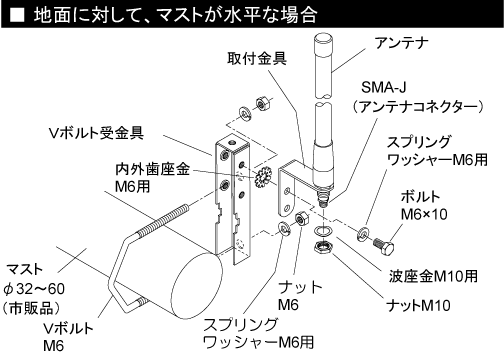

マストへの取付例-2
指向性
【指向性 E面】

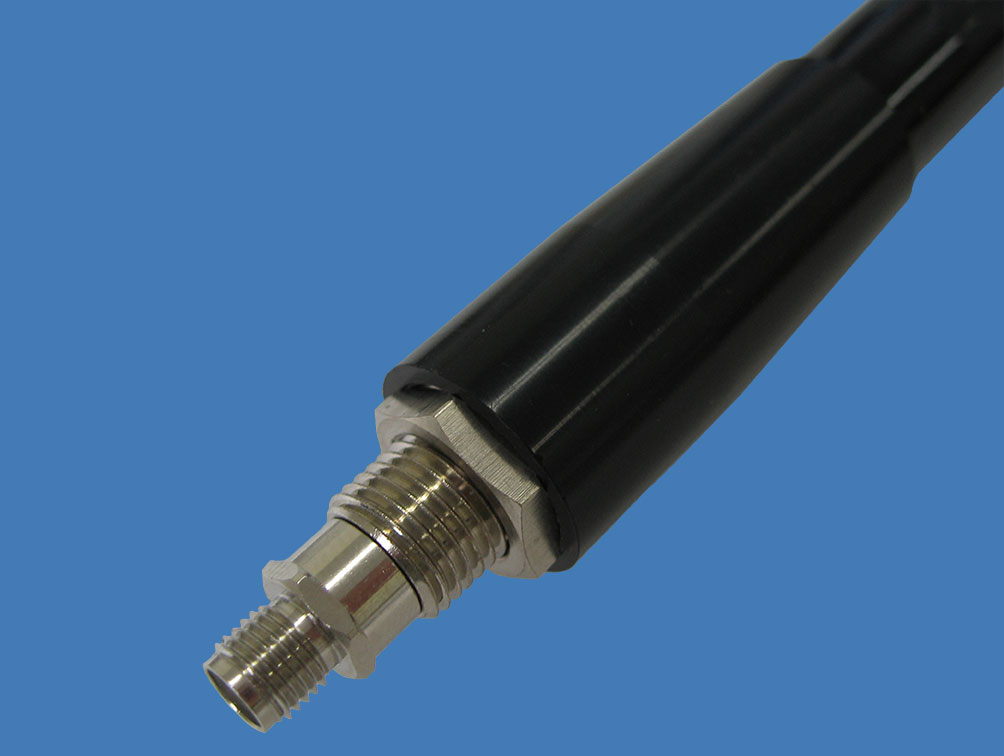

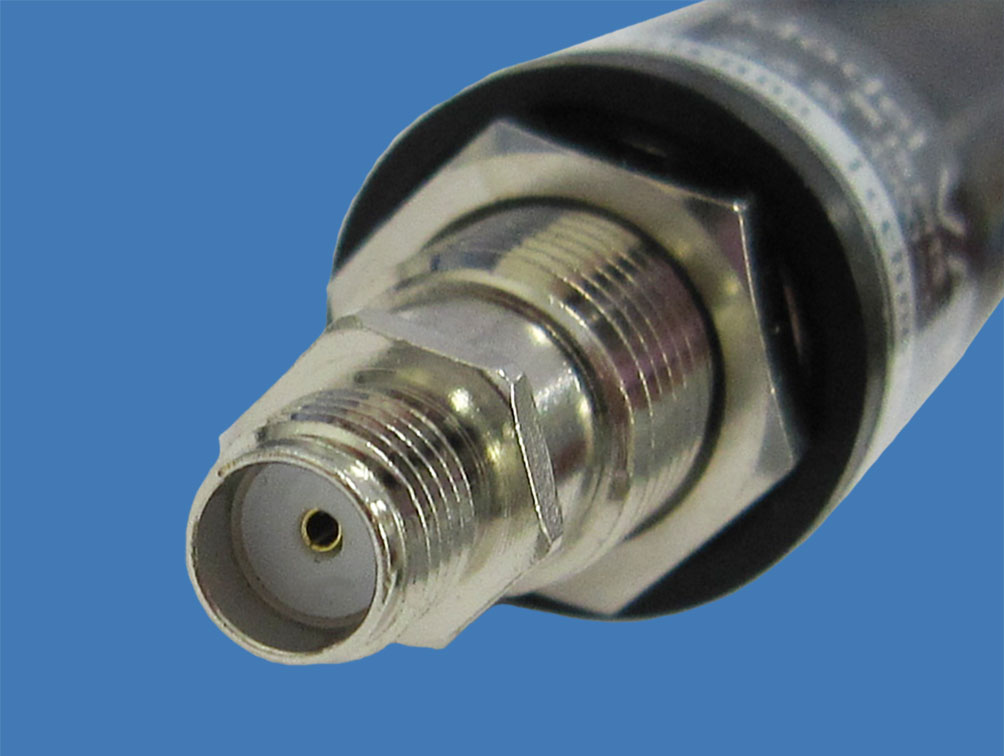

接栓部（コネクター部）/ Connector
SMA-J Connector
VAT505S-W56｜取扱製品
製品名

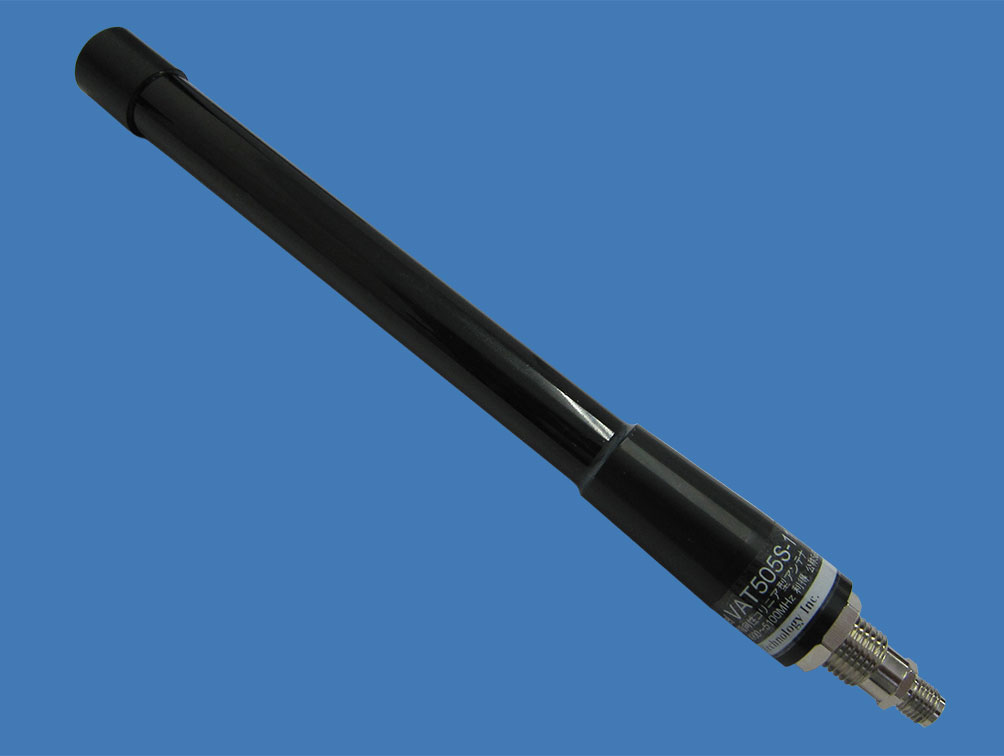

5GHz帯 無線LAN 小型・軽量無指向性コリニア型アンテナ
VAT505S-W56
製品特徴

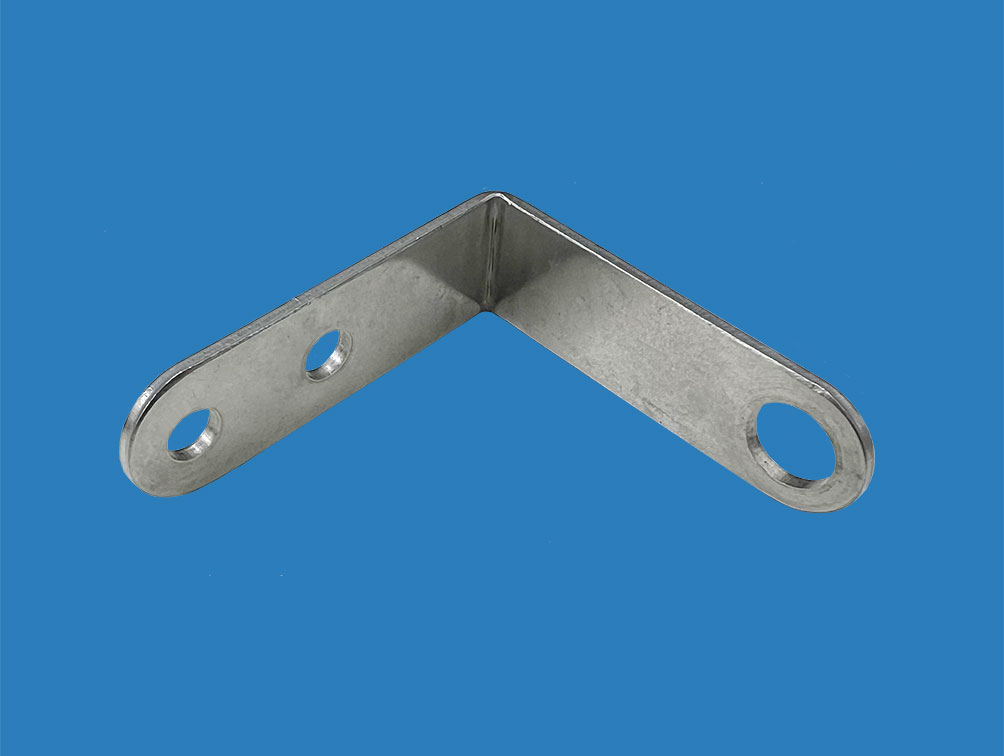

●取付金具は垂直・水平のマストに取付可能。
●錆に強いステンレス製取付金具。
主な仕様
- 周波数範囲
- 5470～5730MHz
- 利得(公称)
- 5dBi
- 形式
- 小型・軽量無指向性コリニア型アンテナ
- サイズ
- φ17×157.5 mm
- 型名
- VAT505S-W56
- 規格
- IEEE802.11a/n/ac
- 半値幅 E面
- 約 35 度
- 入力インピーダンス
- 公称 50 Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 3 W
- 接栓
- SMAJ
- 重量
- 約 0.2 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60 mm
- 偏波面
- 垂直偏波 / 水平面無指向性
- CATALOG
- VAT505S シリーズVAT505S-W56
