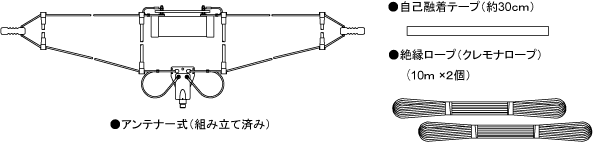

商品構成内容

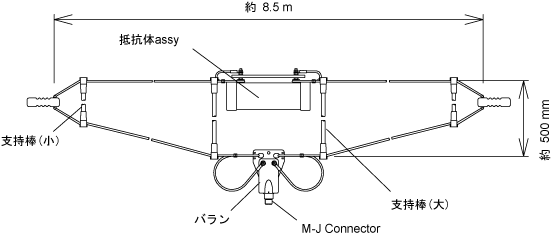

外観図
接栓部（コネクター部）/ Connector
■バランコネクタ
M-J Connector
設置方法
1. アンテナは完全に組み立て済みで梱包されています。
2. 包装状態より展開し給電コネクタに同軸ケーブル（一部オプション）を接続します。
3. エレメント両端に付属の絶縁ロープを使って、高所に水平または斜めに設置します。長期間使用するときは給電部と同軸コネクタ接続部に防水のための自己融着テープを巻きつけます。
4. 同軸ケーブルの他の片端を無線機に接続します。
線状アンテナは一般的にエレメントの長さ方向には電波は発射しない為、通信希望方向とエレメント長さ方向が一致しないように注意してください。
アンテナは出来るだけ高く、また周囲に障害物や反射物が無いところに設置するのが理想的です。
おおまかには、水平に設置する場合で１０ｍ以上。傾斜する場合、低い方で５ｍ以上。
部分的に建物に接近する場合１ｍ以上などの注意が必要です。
ＳＷＲは全帯域にわたって非常に優れていますが、地面や周囲の建物などの影響が波長関係であらわれます。このことにより周波数によって SWR がスペックを超える場合があります。
Broad Band Antenna シリーズのSWRは非常に優れていて、全帯域にわたりアンテナチューナーを必要としませんが、さらに放射効率を向上させ、また前述の地面や建物の影響を改善するためにはアンテナチューナーは有効です。
WA100シリーズ
| 型名 | 周波数[MHz] | 耐入力 | インピーダンス | VSWR | 全長 | 同軸ケーブル |
| WA101 | 1.8～30 | PEP 150W | 50Ω | 2 | 約25m | |
| WA101A | 1.8～30 | PEP 150W | 50Ω | 2 | 約25m | 〇 |
| WA101F | 1.8～30 | PEP 150W | 50Ω | 2 | 約15～25m | |
| WA101FA | 1.8～30 | PEP 150W | 50Ω | 2 | 約15～25m | 〇 |
| W102 | 3.5(1.8)～30 | PEP 150W | 50Ω | 2 | 約15.5m | |
| WA102A | 3.5(1.8)～30 | PEP 150W | 50Ω | 2 | 約15.5m | 〇 |
| WA103 | 7(1.8)～30 | PEP 150W | 50Ω | 2 | 約8.5m | |
| WA103A | 7(1.8)～30 | PEP 150W | 50Ω | 2 | 約8.5m | 〇 |
＊（）内の周波数は使用可能な周波数。
＊WA101F/WA101FAは全長を15～25mの間で自由に設定可能。
＊PEP 280W W200シリーズ(T2FD)もございます。
＊PEP 500W WAシリーズ（ワイヤーダイポール）もございます。
