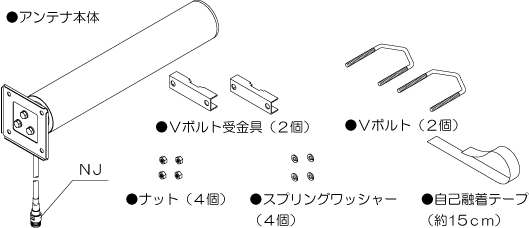

商品構成内容

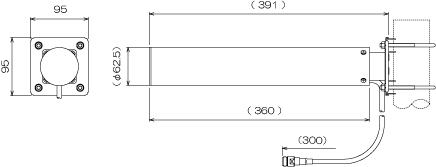

外観図
マストへの取付例-1
マストへの取付例-2
指向性
マスト取付部
接栓部（コネクター部）/ Connector
カスタマイズ（Customize）
本アンテナは上記コネクターへのカスタマイズを承っております。詳細については、ご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5D SMA-J-5D N-P-5D
YA2412A｜取扱製品
製品名
2.4GHz帯 無線LAN用カバー付8素子八木型アンテナ
YA2412A
製品特徴
●堅牢なFRPを防水カバーに採用。安定した通信を確保。
●取付金具は錆に強いステンレス製。
●垂直・水平に取付可能なセミユニバーサル方式。
主な仕様
- 周波数範囲
- 2400～2500MHz
- 利得(公称)
- 12dBi
- 形式
- カバー付8素子八木型アンテナ
- サイズ
- 約 0.4 ｍ（アンテナ部）
- 型名
- YA2412A
- 規格
- IEEE802.11b/g/n
- 半値幅 E面
- 約42度
- 半値幅 H面
- 約47度
- 入力インピーダンス
- 公称 50Ω
- 定在波比
- 2.0 以下
- 最大入力電力
- 10 W
- 接栓
- NJ
- 重量
- 約 0.7 kg（取付金具含む）
- 耐風速
- 50 m/sec ※耐風速は静荷重換算による計算値となります。
- 適合マスト径
- φ32～60 mm
- ケーブル
- 同軸ケーブル 5D-2V 約0.3m
