■周波数範囲 DC〜6GHz 接栓 N型 低電圧機器向け同軸避雷器 > SA06NJ 接栓 NJ-NJ |
 |
|
|
【特長】 |
● |
本製品には、一定電圧以上のサージ電圧が生じると、放電して接地するガス封入式のサージアレスター素子を内蔵していますので、極めて安全性に優れています。 |
● |
サージ・アレスターは一定電圧で放電・復帰を何回でも繰り返し動作します。 |
● |
本製品は同軸管構造ですので、高周波特性が良く、広帯域、低損失、低SWRです。 |
|
|
【主な仕様】 |
■型名 |
SA06NJ |
■形式 |
同軸避雷器(サージ・アレスター) |
■使用周波数 |
DC〜6 GHz |
■インピーダンス |
公称 50Ω |
■定在波比(VSWR) |
1.2 以下 |
■挿入損失 |
0.2 dB Typical (2.4GHz:0.15dB Typical) |
■許容電力 |
10 W |
■衝撃波放電開始電圧 |
600 V 以下で放電すること (1kV/μs) |
■衝撃波電流耐量 |
10kA印加で内部スパーク等の発生の無いこと (8/20)μs、10kA 10回 |
■直流放電開始電圧 |
90 V 以上で放電すること (100V/s) |
■使用温度範囲 |
-30℃ 〜 +85℃ |
■絶縁抵抗 |
DC 50V で 100MΩ 以上 |
■接栓 |
N -J 型(N-Female) to N-J 型(N-Female) |
■重量 |
約 100 g |
■全長 |
約 66 mm |
■カタログ |
 |
|
※SA06NJは受注生産品となります。納期は受注後、約10〜20日となります。 |
【注意】 |
本製品は、誘導雷や静電気などのサージ電圧に対して非常に効果的ですが、直雷による大電流に対しては効果ありません。故障の原因になることがありますので直雷に対しては避雷針を設置してください。 |
|
|

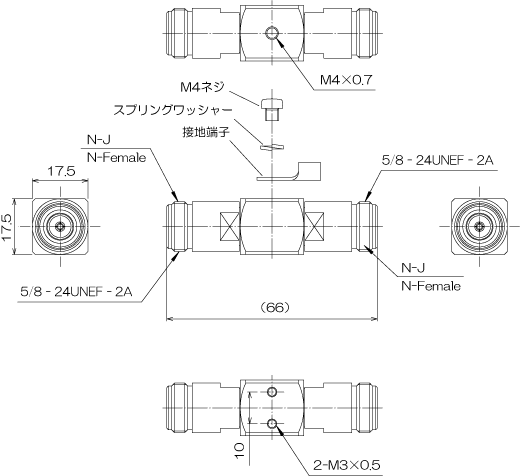

■外観 |
 |
|
