■ Home > 製品紹介 > 2.4GHz Wireless Lan > 2.4GHz帯 無線LAN用コリニアアンテナ > VA205DSJ-24 |
 |
 |
 |
2.4GHz帯無線LAN 無指向性コリニア型アンテナ > 5dBi > VA205DSJ-24 |
|
|
【特長】 |
● |
堅牢なFRPを防水カバーに採用。 |
● |
マストへの取付金具は錆に強いステンレス製。 |
|
|
【主な仕様】 |
■型名 |
VA205DSJ-24 |
■形式 |
無指向性コリニア型アンテナ |
■周波数範囲 |
2400〜2500MHz |
■無線LAN規格 |
IEEE802.11g/b |
■利得 |
公称 5dBi |
■半値幅 |
E面 : 約32度 |
■入力インピーダンス |
公称 50Ω |
■定在波比 |
2.0 以下 |
■最大入力電力 |
3 W |
■接栓 |
SMA-J 型 (SMA-Female) |
■重量 |
約 0.2 kg(取付金具含む) |
■外観寸法 |
約 φ28×224 mm(アンテナ部、突起部除く) |
■耐風速 |
50 m/sec |
■適合マスト径 |
φ32〜60 mm |
|
※VA205DSJ-24Sは受注生産品となります。納期は受注後、約20〜30日となります。 |
|

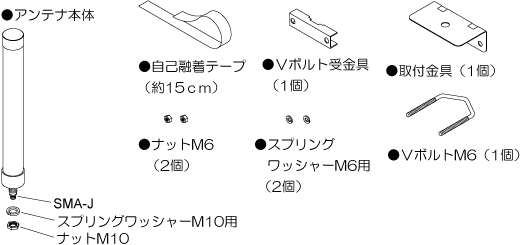

■商品構成内容 |
 |
|

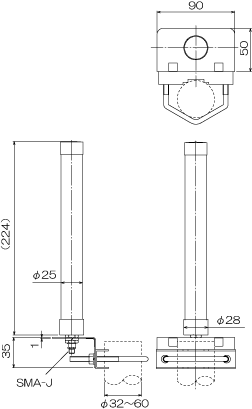

■外観図
|

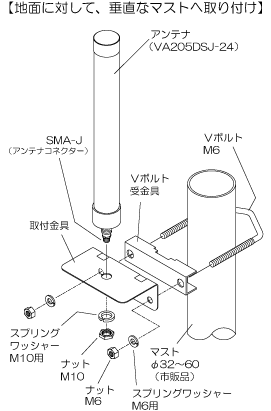

■マストへの取付例
|
 |
 |
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)等をSMA-J(コネクター)部分に巻いて防水処理してください。 |
|
■指向性 |
■接栓部(コネクター部)/SMA Connctor Jack |
 |
 |
|
|
●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。 |
|
