■ Home > 製品紹介 > 2.4GHz Wireless Lan > 2.4GHz帯 無線LAN用カージオイドアンテナ > VAC2405S
2.4GHz帯無線LAN カージオイド型アンテナ > 5dBi > VAC2405S

【特長】
本アンテナは単方向広角度放射型アンテナです。電波は後方60度幅以外の全方向へ放射可能。
妨害局を避けて電波を放射したい時などに有効です。
取付金具は錆に強いステンレス製。
取付金具は垂直・水平のマストに取付可能です。

【主な仕様】
型名 VAC2405S
形式 カージオイド型アンテナ 【単方向広角度放射型アンテナ】
周波数範囲 2400〜2500MHz
無線LAN規格 IEEE802.11g/b
利得 公称 5dBi
半値幅 E面 : 約75度 / H面 : 約135度
入力インピーダンス 公称 50Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 SMA-J 型 (SMA-Female)
重量 約 0.2 kg(取付金具含む)
外観寸法 約 φ44×106 mm(アンテナ部、突起部除く)
耐風速 50 m/sec
適合マスト径 φ32〜60 mm
※VAC2405Sは受注生産品となります。納期は受注後、約20〜30日となります。

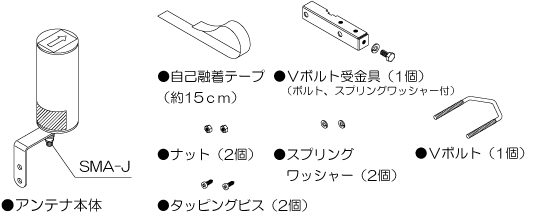

■商品構成内容

■外観

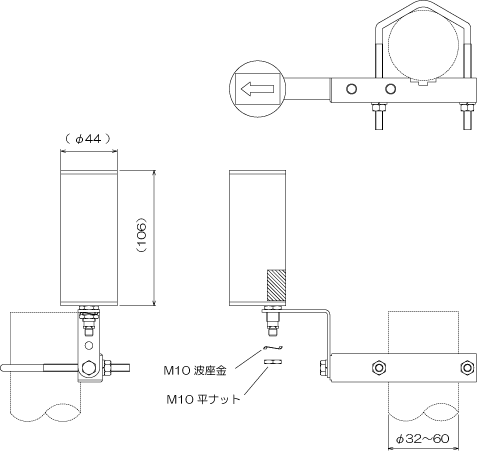

■マストへの取付例-1
■マストへの取付例-2
■壁面への取付例
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)等をSMA-J(コネクター)部分に巻いて防水処理してください。

■指向性

■接栓部(コネクター部)/SMA Connctor Jack

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
