2.4GHz帯無線LAN カバー付八木型アンテナ > 12dBi > YA2412A

【特長】
堅牢なFRPを防水カバーに採用。安定した通信を確保。
取付金具は錆に強いステンレス製。
取付金具は垂直・水平のマストに取付可能なセミユニバーサル方式です。

【主な仕様】
型名 YA2412A
形式 カバー付8素子八木型アンテナ
周波数範囲 2400〜2500MHz
無線LAN規格 IEEE802.11g/b
利得 公称 12dBi
半値幅 E面 : 約42度 / H面 : 約47度
入力インピーダンス 公称 50Ω
定在波比 2.0 以下
最大入力電力 10 W
接栓 N-J 型 (同軸 5D-2V 約0.3m付)
重量 約 0.7 kg(取付金具含む)
全長 約 0.4 m(アンテナ部)
耐風速 50 m/sec
適合マスト径 φ32〜60 mm

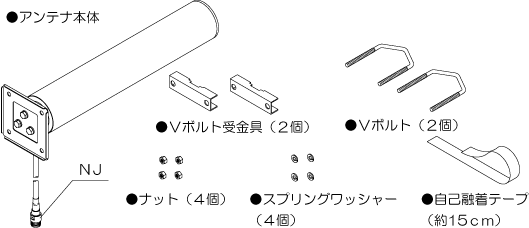

■商品構成内容

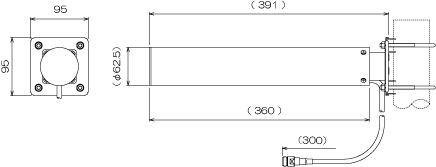

■外観
■マストへの取付例-1
■マストへの取付例-2
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)をNJ(コネクター)部分に巻いて防水処理してください。
■指向性
■マスト取付部
■接栓部(コネクター部)/N Connctor Jack

■カスタマイズ(Customize
本アンテナは下記コネクターへのカスタマイズを承っております。詳細についてはご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5D SMA-J-5D [ RP ] TNC-P-5D [ RP ] TNC-J-5D N-P-5D
[ RP ] SMA-P-5D [ RP ] SMA-J-5D
※コネクターの形状は予告なく変更になる場合があります。
※[ RP ] はリバースポラリティ(REVERSE POLARITY)の略です。

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
