■ Home > 製品紹介 > 2.4GHz Wireless Lan > 2.4GHz帯 無線LAN用八木アンテナ > YA2419AU
2.4GHz帯無線LAN カバー付八木型アンテナ【変角金具付】 > 19dBi > YA2419AU

【特長】
堅牢なFRPを防水カバーに採用。安定した通信を確保。
取付金具は錆に強いステンレス製。
取付金具は垂直・水平のマストに取付可能なセミユニバーサル方式です。

【主な仕様】
型名 YA2419AU
形式 カバー付27素子八木型アンテナ【変角金具付】
周波数範囲 2400〜2500MHz
無線LAN規格 IEEE802.11g/b
利得 公称 19dBi
半値幅 E面 : 約22度 / H面 : 約24度
入力インピーダンス 公称 50Ω
定在波比 2.0 以下
最大入力電力 10 W
接栓 N-J 型 (同軸 5D-2V 約0.5m付)
重量 約 2.3 kg(取付金具含む)
外観寸法 約 φ62.5×1271.5 mm(アンテナ部、突起部除く)
耐風速 50 m/sec
適合マスト径 φ50〜70 mm

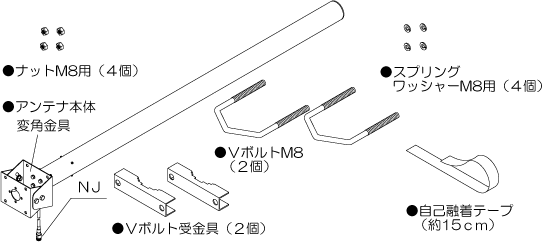

■商品構成内容

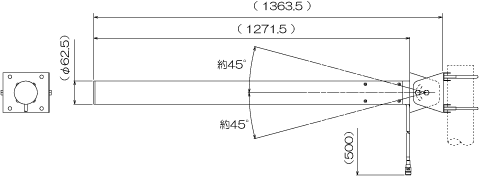

■外観
■マストへの取付例-1
■マストへの取付例-2
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)をNJ(コネクター)部分に巻いて防水処理してください。
■指向性
■マスト取付部
■接栓部(コネクター部)/N Connctor Jack

■カスタマイズ(Customize
本アンテナは下記コネクターへのカスタマイズを承っております。詳細についてはご相談ください。
※納期については受注後の生産となりますので通常より納期がかかりますことをご了承ください。
SMA-P-5D SMA-J-5D [ RP ] TNC-P-5D [ RP ] TNC-J-5D N-P-5D
[ RP ] SMA-P-5D [ RP ] SMA-J-5D
※コネクターの形状は予告なく変更になる場合があります。
※[ RP ] はリバースポラリティ(REVERSE POLARITY)の略です。

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
