■ Home > 製品紹介 > Dual Wireless Lan > 2.4/5GHz帯 無線LAN用コリニアアンテナ > VA250204AW
2.4/5GHz帯広帯域2BAND 無線LAN 無指向性複合ディスコーン型アンテナ > VA250204AW

【特長】
取付金具は錆に強いステンレス製。
取付金具は垂直・水平のマストに取付可能なセミユニバーサル方式。

【主な仕様】
型名 VA250204AW
形式 2周波共用無指向性コリニア型アンテナ
品名 広帯域2周波共用無指向性複合ディスコーン型アンテナ
周波数範囲 2400〜2500MHz 5150〜5750MHz
無線LAN規格 IEEE802.11a/b/g
利得 公称 2 dBi 公称 4 dBi
半値幅 E面 : 約 80 度 E面 : 約 40 度
入力インピーダンス 公称 50Ω
定在波比 2.5 以下
最大入力電力 3 W
接栓 N-J 型 (同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.5 kg(取付金具含む)
全長 約 346 mm(アンテナ部、突起部除く)
耐風速 50 m/sec
適合マスト径 φ32〜60 mm
※受注生産品。通常納期は受注後、約20日から30日間となります。

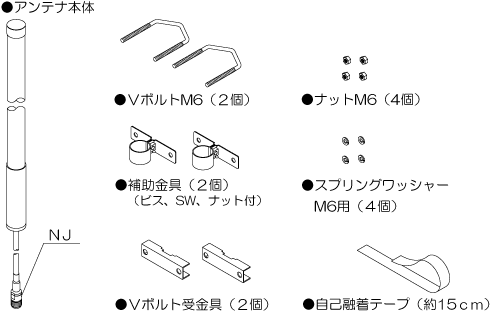

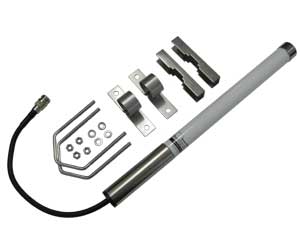

■商品構成内容

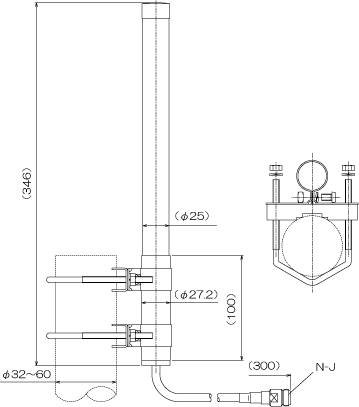

■外観

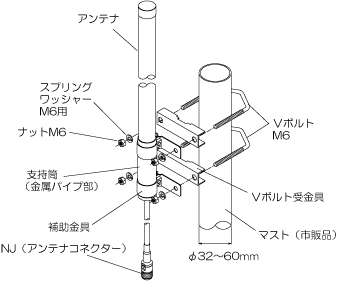

■地面に対して、マストが垂直な場合の取付例

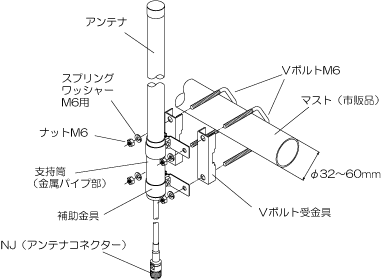

■地面に対して、マストが水平な場合の取付例
【同軸ケーブル接続時のご注意】
接続後、同軸ケーブルが引っ張られないように取り付けてください。同軸ケーブル接続後は、自己融着テープ(付属品)等をN-J(コネクター)部分に巻いて防水処理してください。

■指向特性

■接栓部(コネクター部)/N Connctor Jack

●この製品の仕様及び外観は、改良のため予告なく変更することがありますのでご了承ください。
