■ Home > 製品紹介 > 5GHz Wireless Lan > 5GHz帯 無線LAN用八木アンテナ
▼YA515A Series Catalog ▼YA515AU Series Catalog
■4900〜5100MHz [ 11j ]
型名 YA515A-11j YA515AU-11j

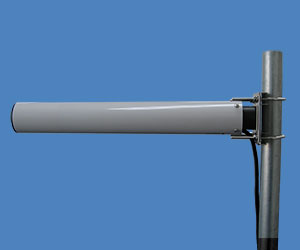

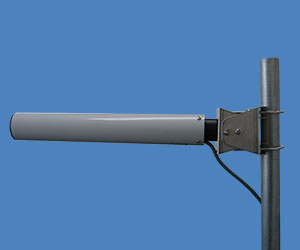

外観
空中線形式 カバー付 18素子八木型アンテナ
使用周波数範囲 4900 〜 5100 MHz
無線LAN規格 IEEE802.11j
利得 公称 15 dBi
指向性 [ E 面 ] [ H 面 ]
半値幅 E面 約22度 H面 約22度
入力インピーダンス 公称 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 N-J 型 (同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.7 kg(取付金具含む) 約 1.2 kg(取付金具含む)
全長 約 0.45 m (アンテナ部)
耐風速 50m/sec
適合マスト径 φ32 〜 60 mm
変角機構 ×
このページのTOPへ↑

■5150〜5250MHz [ W52 ]
型名 YA515A-W52 YA515AU-W52
外観
空中線形式 カバー付 18素子八木型アンテナ
使用周波数範囲 5150 〜 5250 MHz
無線LAN規格 IEEE802.11a
利得 公称 15 dBi
指向性 [ E 面 ] [ H 面 ]
半値幅 E面 約22度 H面 約22度
入力インピーダンス 公称 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 N-J 型 (同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.7 kg(取付金具含む) 約 1.2 kg(取付金具含む)
全長 約 0.45 m (アンテナ部)
耐風速 50m/sec
適合マスト径 φ32 〜 60 mm
変角機構 ×
このページのTOPへ↑

■5250〜5350MHz [ W53 ]
型名 YA515A-W53 YA515AU-W53
外観
空中線形式 カバー付 18素子八木型アンテナ
使用周波数範囲 5250 〜 5350 MHz
無線LAN規格 IEEE802.11a
利得 公称 15 dBi
指向性 [ E 面 ] [ H 面 ]
半値幅 E面 約22度 H面 約22度
入力インピーダンス 公称 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 N-J 型 (同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.7 kg(取付金具含む) 約 1.2 kg(取付金具含む)
全長 約 0.45 m (アンテナ部)
耐風速 50m/sec
適合マスト径 φ32 〜 60 mm
変角機構 ×
このページのTOPへ↑

■5470〜5725MHz [ W56 ]
型名 YA515A-W56 YA515AU-W56
外観
空中線形式 カバー付 18素子八木型アンテナ
使用周波数範囲 5470 〜 5725 MHz
無線LAN規格 IEEE802.11a
利得 公称 15 dBi
指向性 [ E 面 ] [ H 面 ]
半値幅 E面 約22度 H面 約22度
入力インピーダンス 公称 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 N-J 型 (同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.7 kg(取付金具含む) 約 1.2 kg(取付金具含む)
全長 約 0.45 m (アンテナ部)
耐風速 50m/sec
適合マスト径 φ32 〜 60 mm
変角機構 ×
このページのTOPへ↑

■5725〜5850MHz [ 58 ]
型名 YA515A-58 YA515AU-58
外観
空中線形式 カバー付 18素子八木型アンテナ
使用周波数範囲 5725 〜 5850 MHz
無線LAN規格 -
利得 公称 15 dBi
指向性 [ E 面 ] [ H 面 ]
半値幅 E面 約22度 H面 約22度
入力インピーダンス 公称 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
接栓 N-J 型 (同軸ケーブル 5D-HFA 約0.3m付)
重量 約 0.7 kg(取付金具含む) 約 1.2 kg(取付金具含む)
全長 約 0.45 m (アンテナ部)
耐風速 50m/sec
適合マスト径 φ32 〜 60 mm
変角機構 ×
このページのTOPへ↑
